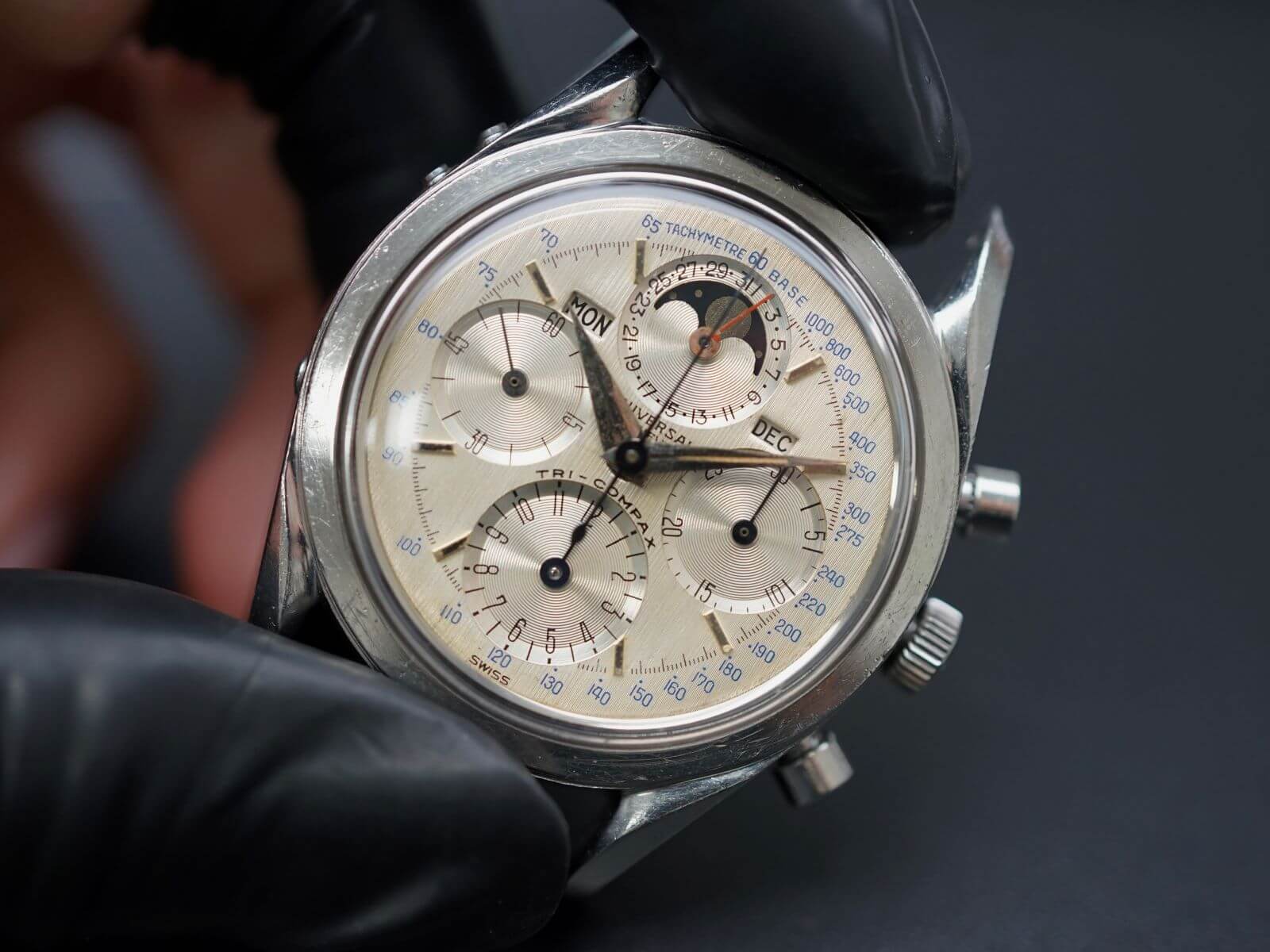

今回は、名門ユニバーサルジュネーブが展開した、トリプルカレンダーにムーンフェイズ機能を搭載した、特別な存在と言えるクロノグラフ・トリコンパックスのオーバーホール/不具合修正になります。クロノグラフに加えトリプルカレンダー・ムーンフェイズの機構が搭載された、プチコンプリケーションですね。
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC05504.jpg)
外装の状態は良いですが、社外品リューズに加え巻き芯が少し長いので調整が必要です。後程、交換修正を施します。
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04273.jpg)

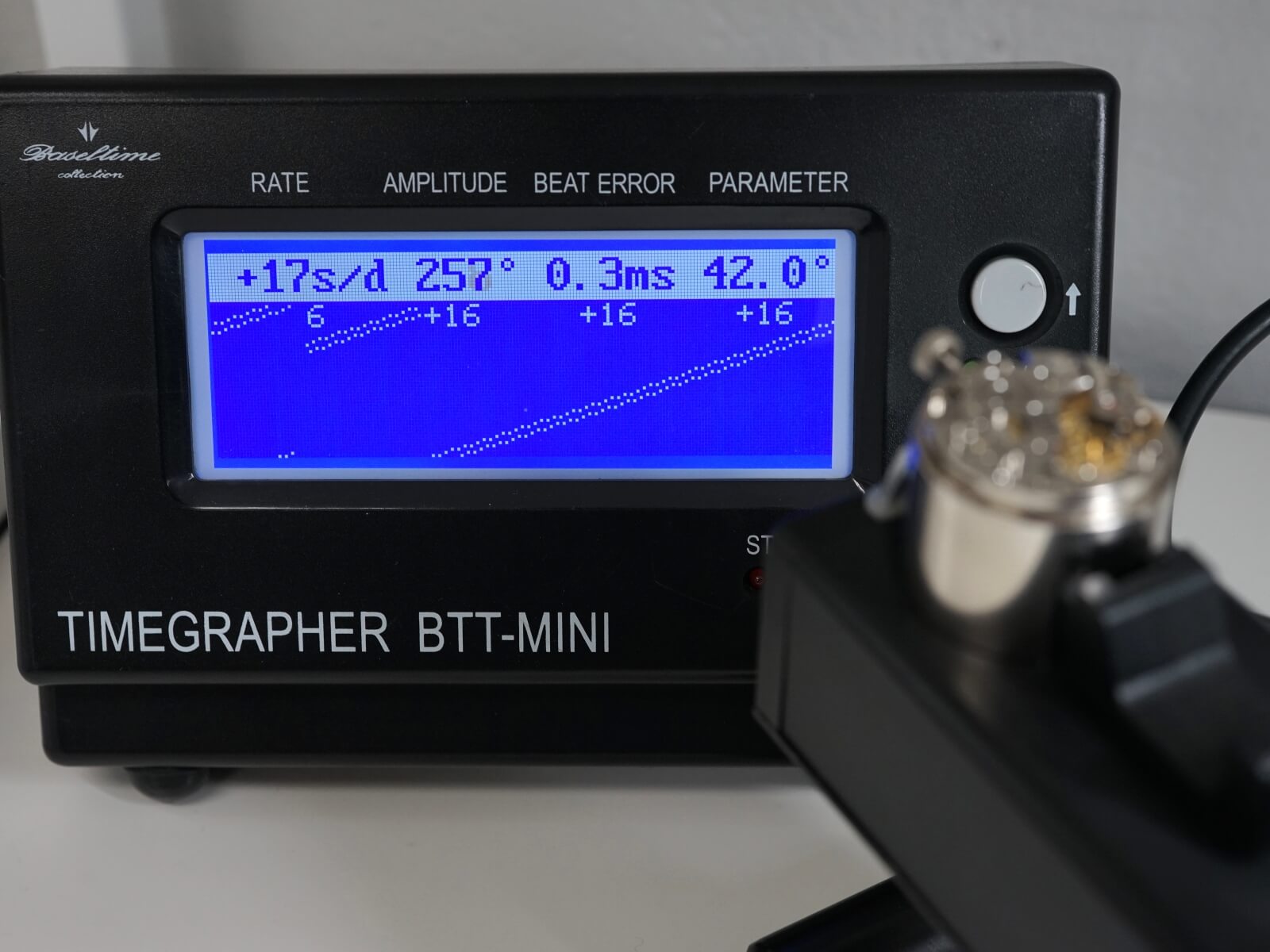

初期動作checkをしてみると、振り角が低い・30分積算計(文字盤右のカウンター)の動き出しが遅い事が分かりました。
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04417.jpg)

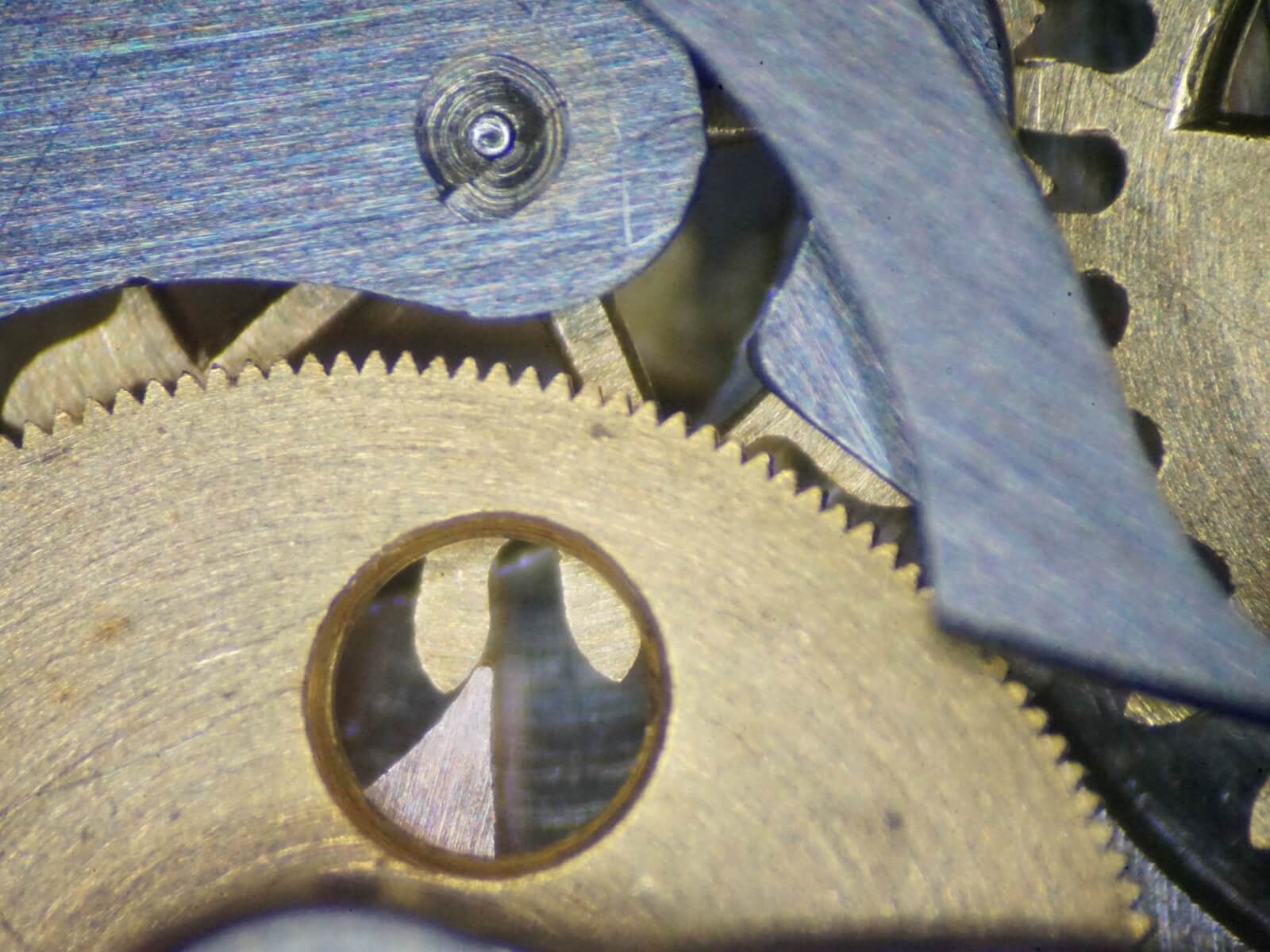

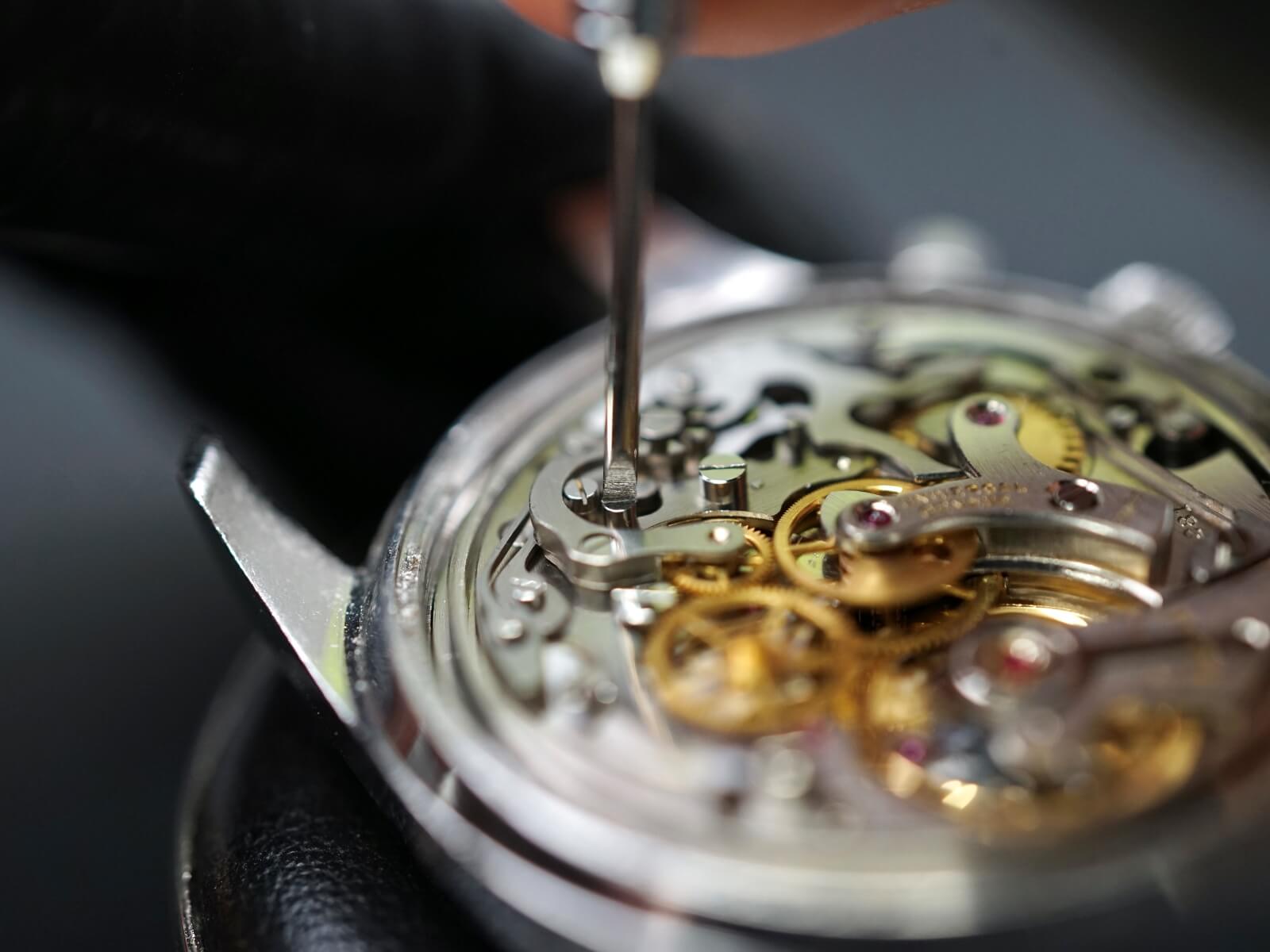

まずは30分積算計の調整から行います。クロノグラフの秒針が57秒付近を超えてから30分積算計の針が動き出すのでこれでは少し遅いです。エキセントリックネジを回すと、積算計の針を動かす歯車の距離を動かせます。そうすると噛み合い具合を調整でき、針が55秒付近で動き出す様に修正できます。ちなみにエキセントリックネジは偏心ネジで緩める方向に回しても取れない様になっており、少し上下左右に動く仕組みになっております。
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04307.jpg)
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04312.jpg)

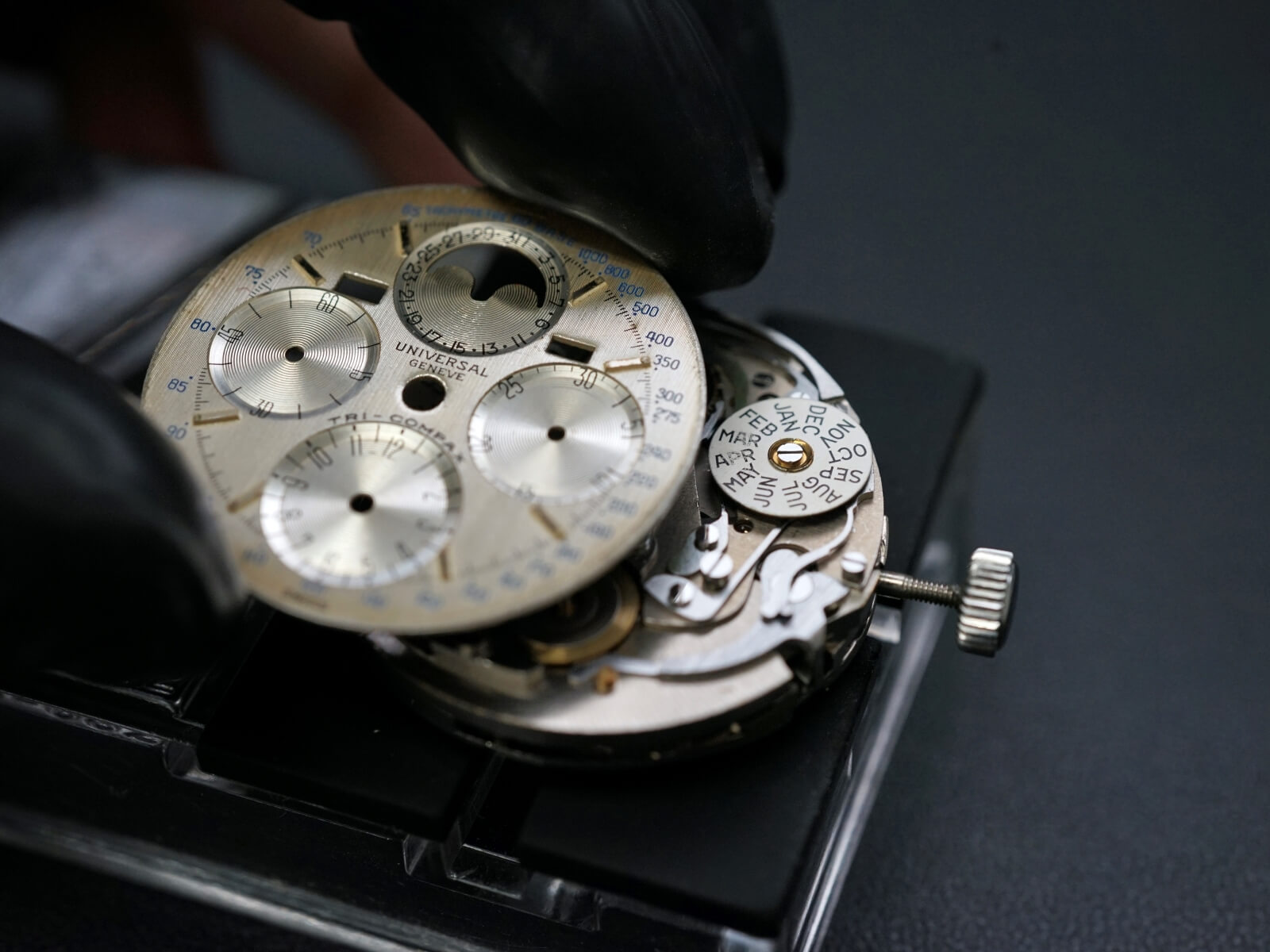

30分積算計機能を調整後に針・文字盤を取り外しムーブメントを取り出します。
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04329.jpg)

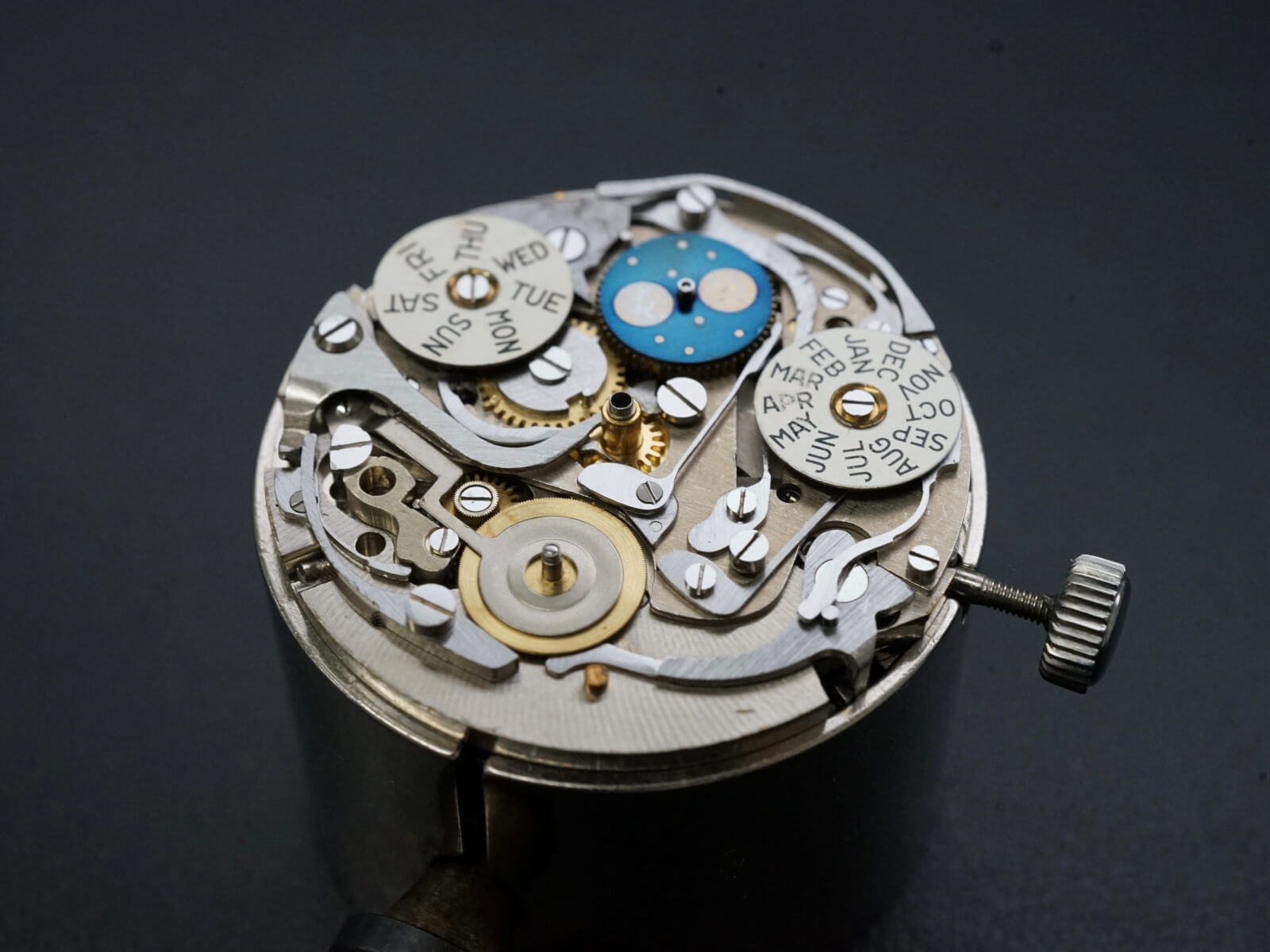

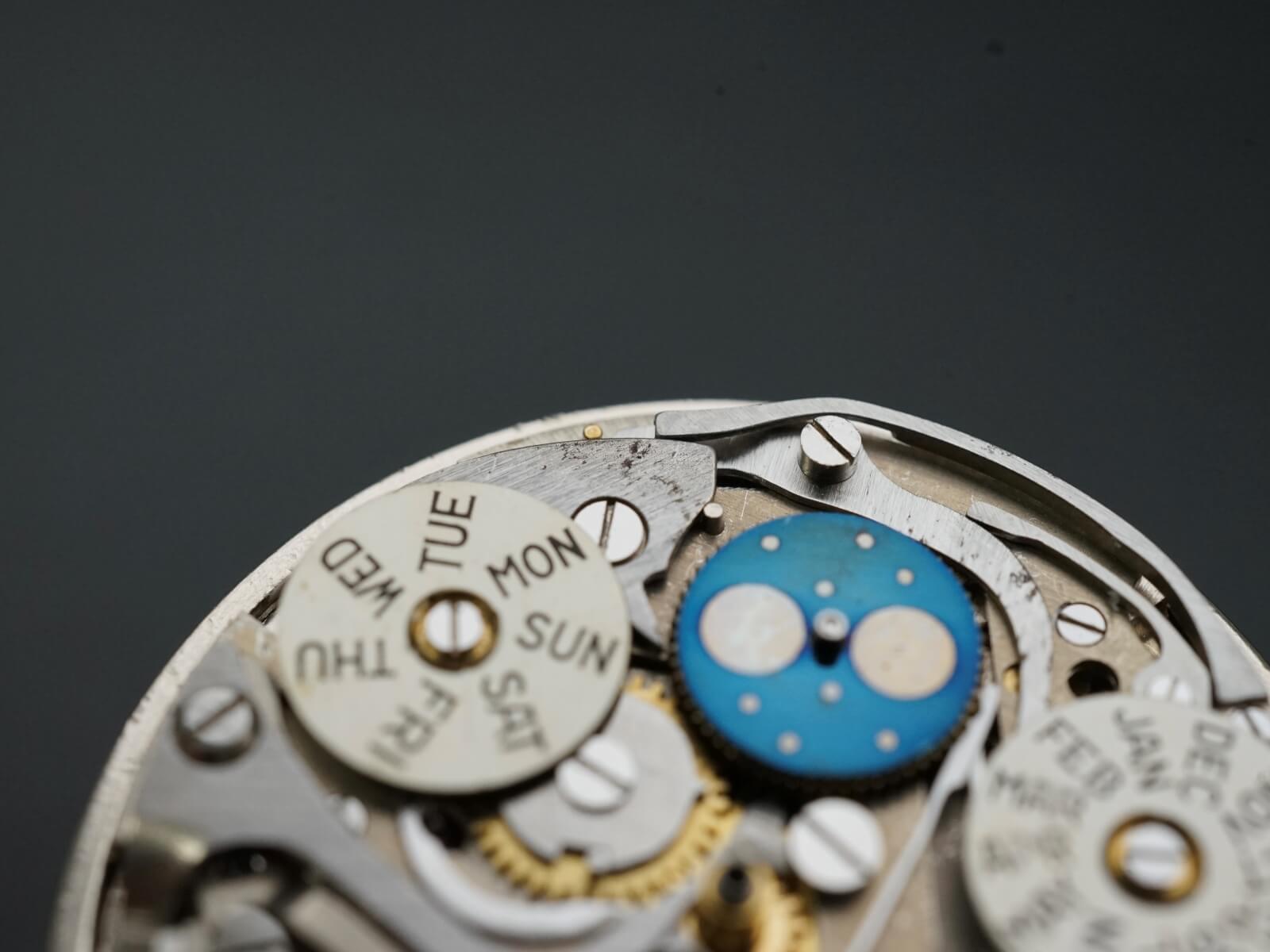

文字盤側の機構(裏回り)です。ご覧の通りパーツ数が多く、分解でも時間がかかります、、、錆が発生しているので、分解後に落とします。
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04340.jpg)
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04356.jpg)

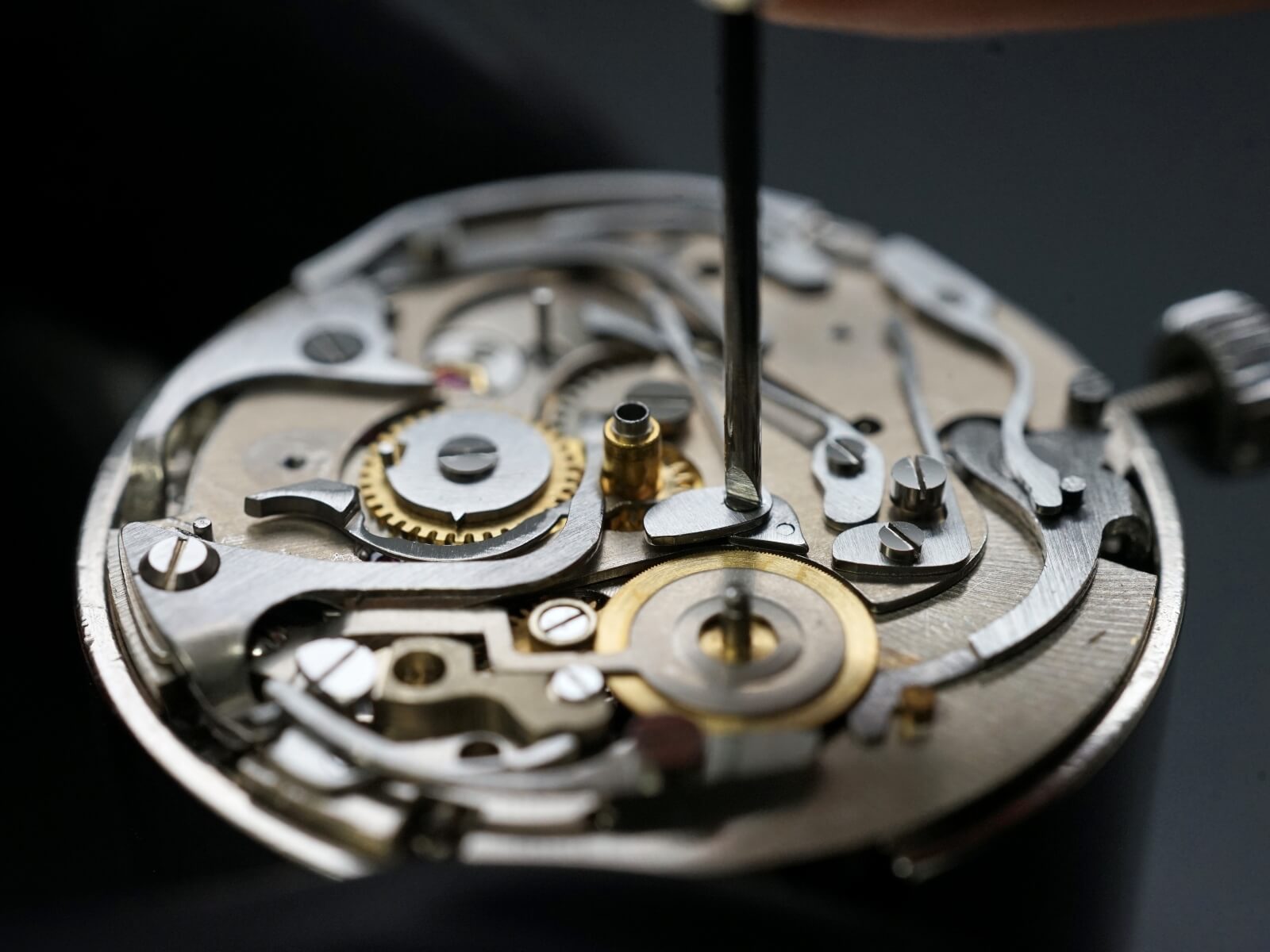

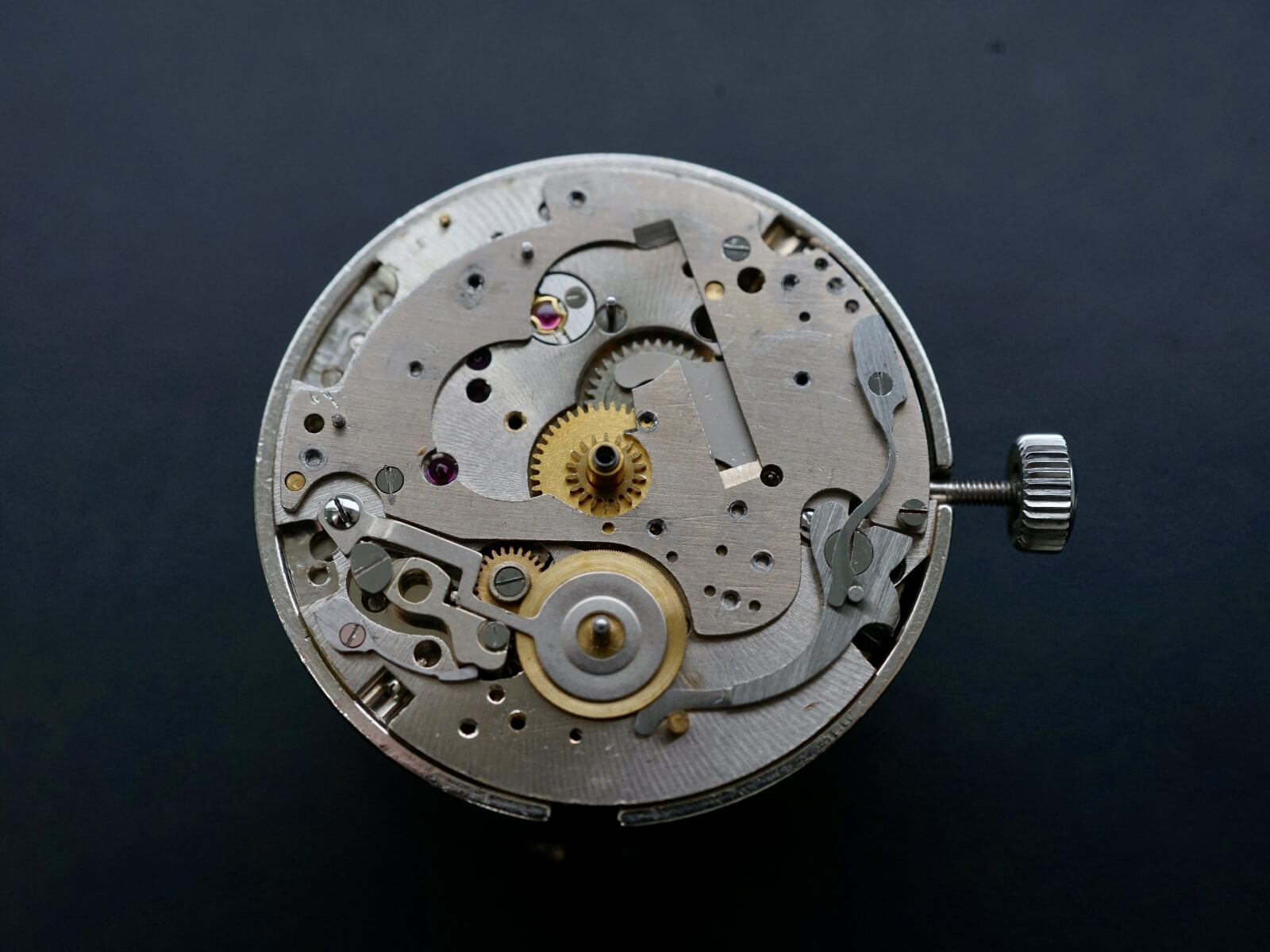

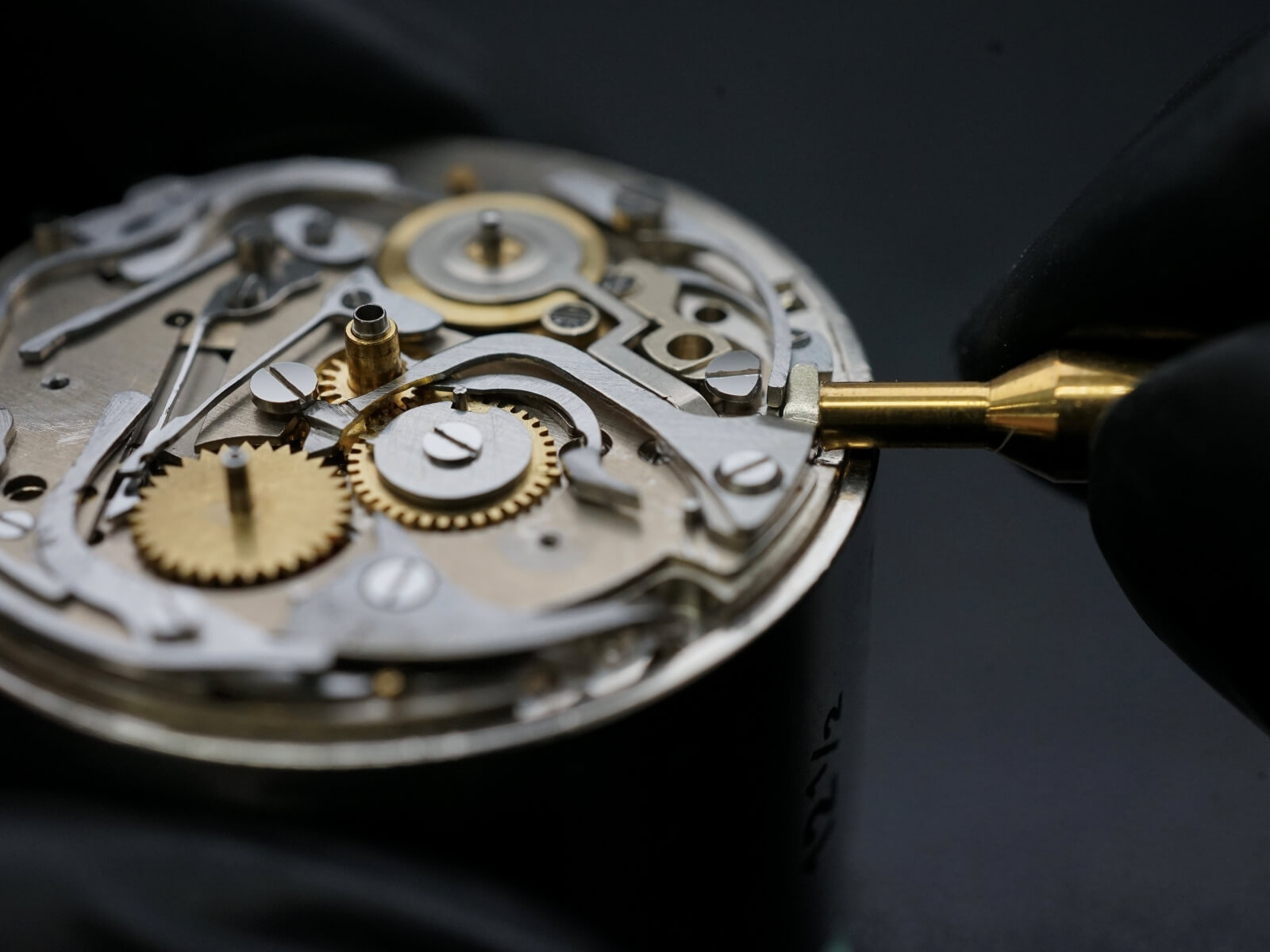

機能に問題がないか、確認をしながら分解をしていきます。
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04361.jpg)
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04364.jpg)
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04366.jpg)
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04371.jpg)

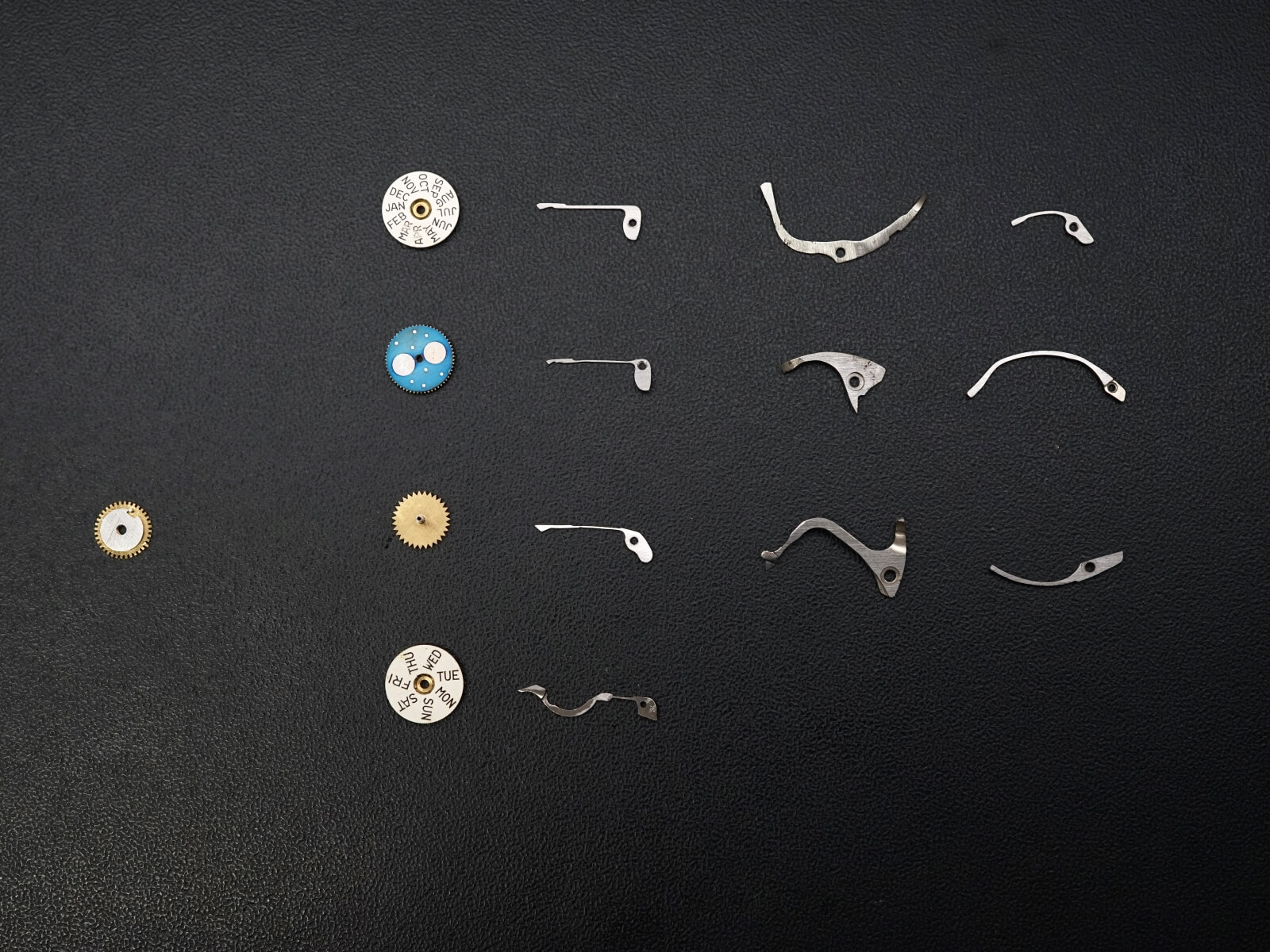

文字盤側のパーツです。日付・ムーンフェイズ・月カレンダーには早送りの機構(ボタン式)が付いていて、曜日には早送りがありません。下の写真は、下から1個目・2個目・3個目までの歯車を左の歯車1つで制御・動作させています。月カレンダーのみ自動的に切り替わるのではなく手動で動かします。曜日は時刻合わせ時にリューズ操作のみで合わせる事が出来ます。右のバネとレバーはそれぞれのカレンダーやムーンフェイズの早送りと手動の操作に使用するパーツです。
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04368.jpg)

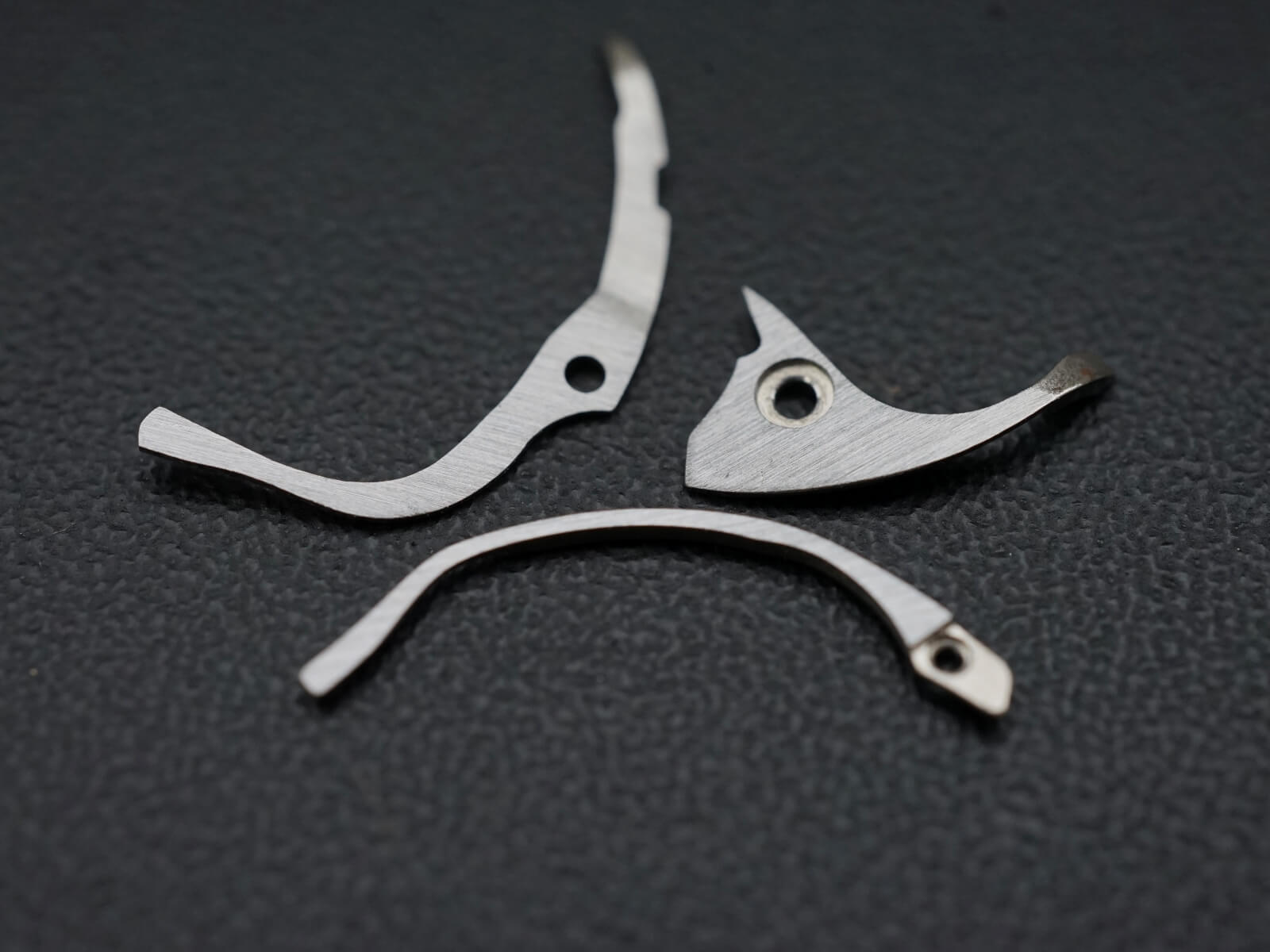

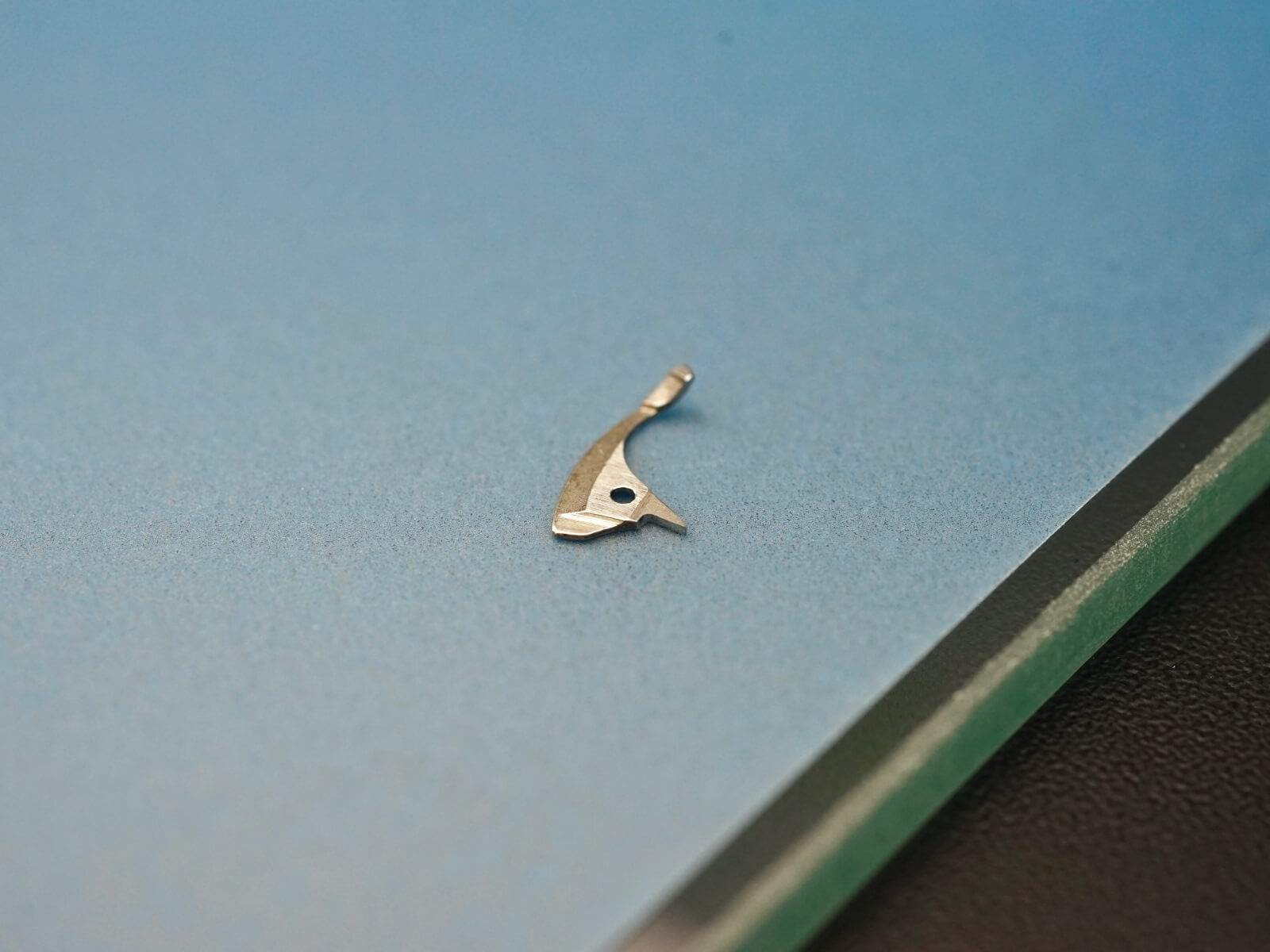

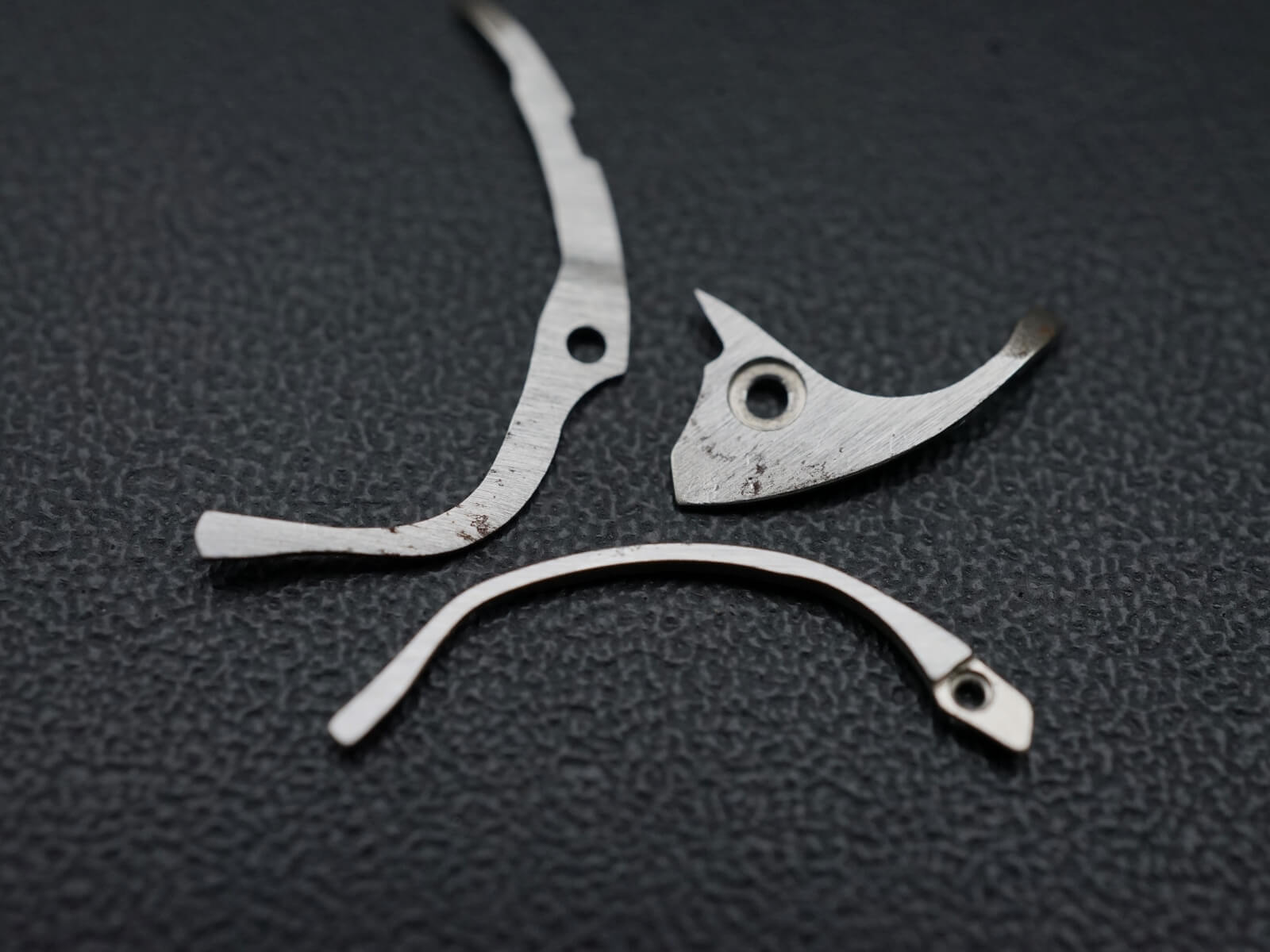

錆が発生しているパーツの錆を落としていきます。元のヘアラインに沿ってラッピングフィルム(薄いフィルム状のヤスリ)でサビを落としていきます。
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04399.jpg)
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04404.jpg)
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04405.jpg)

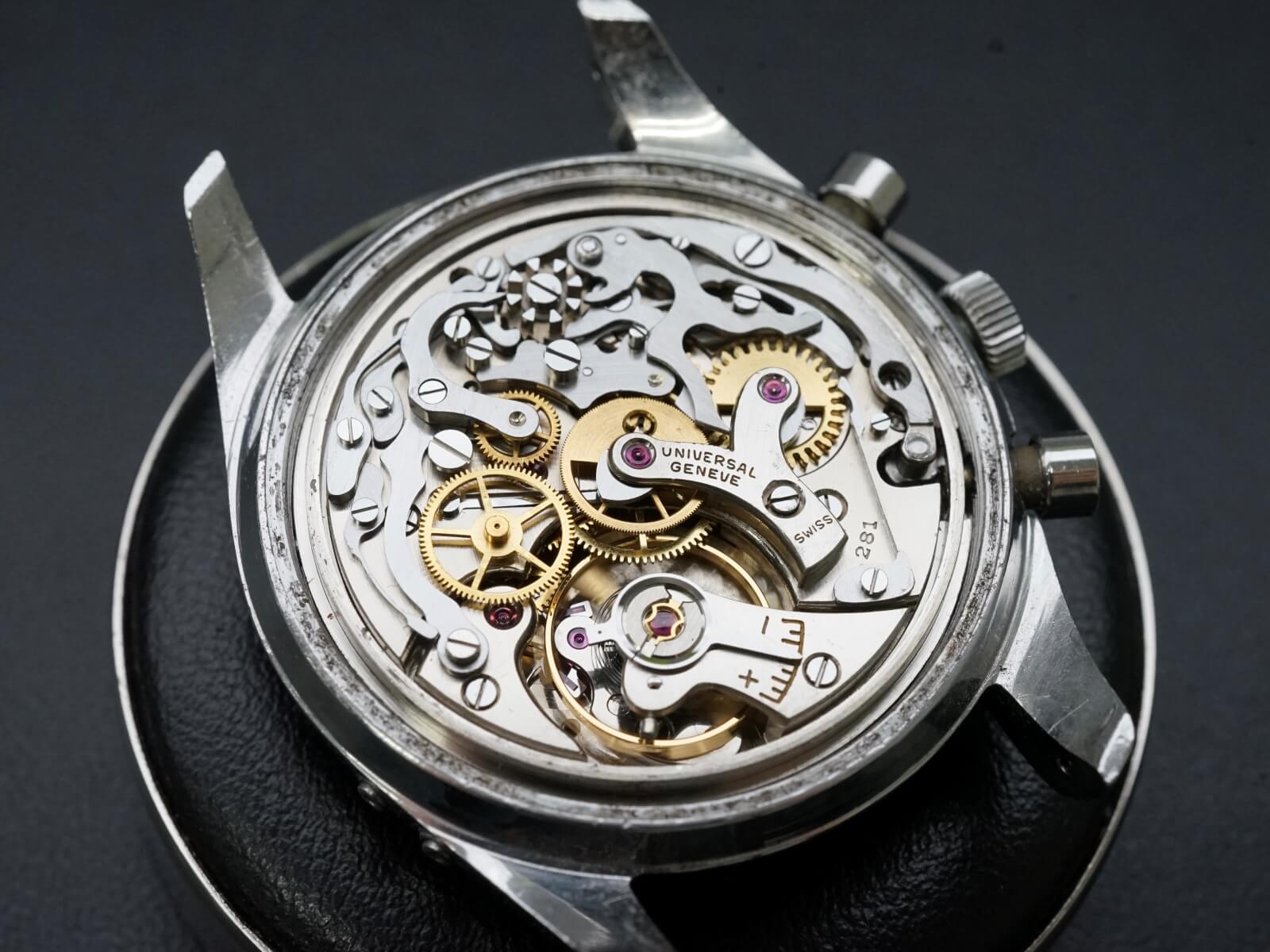

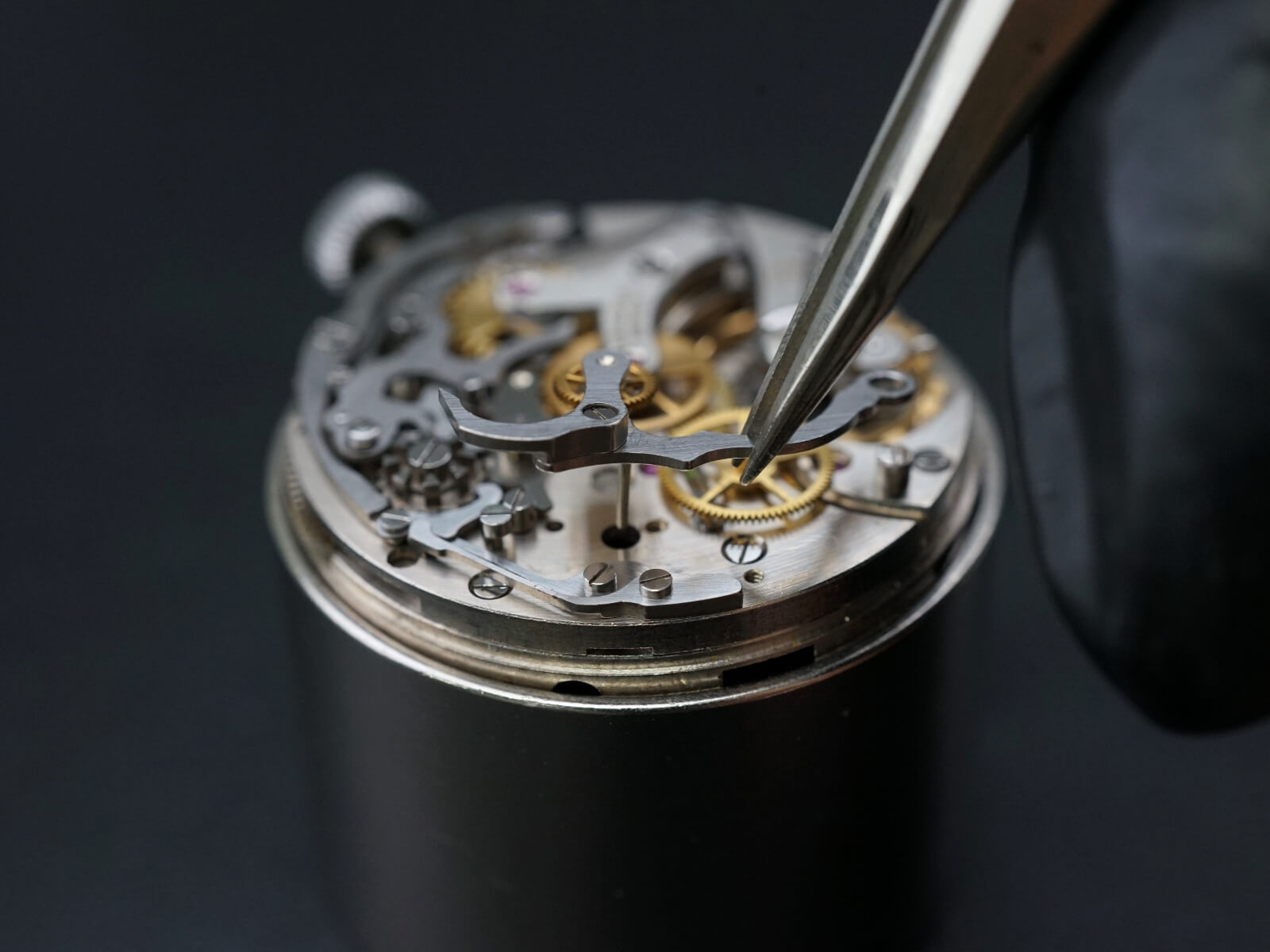

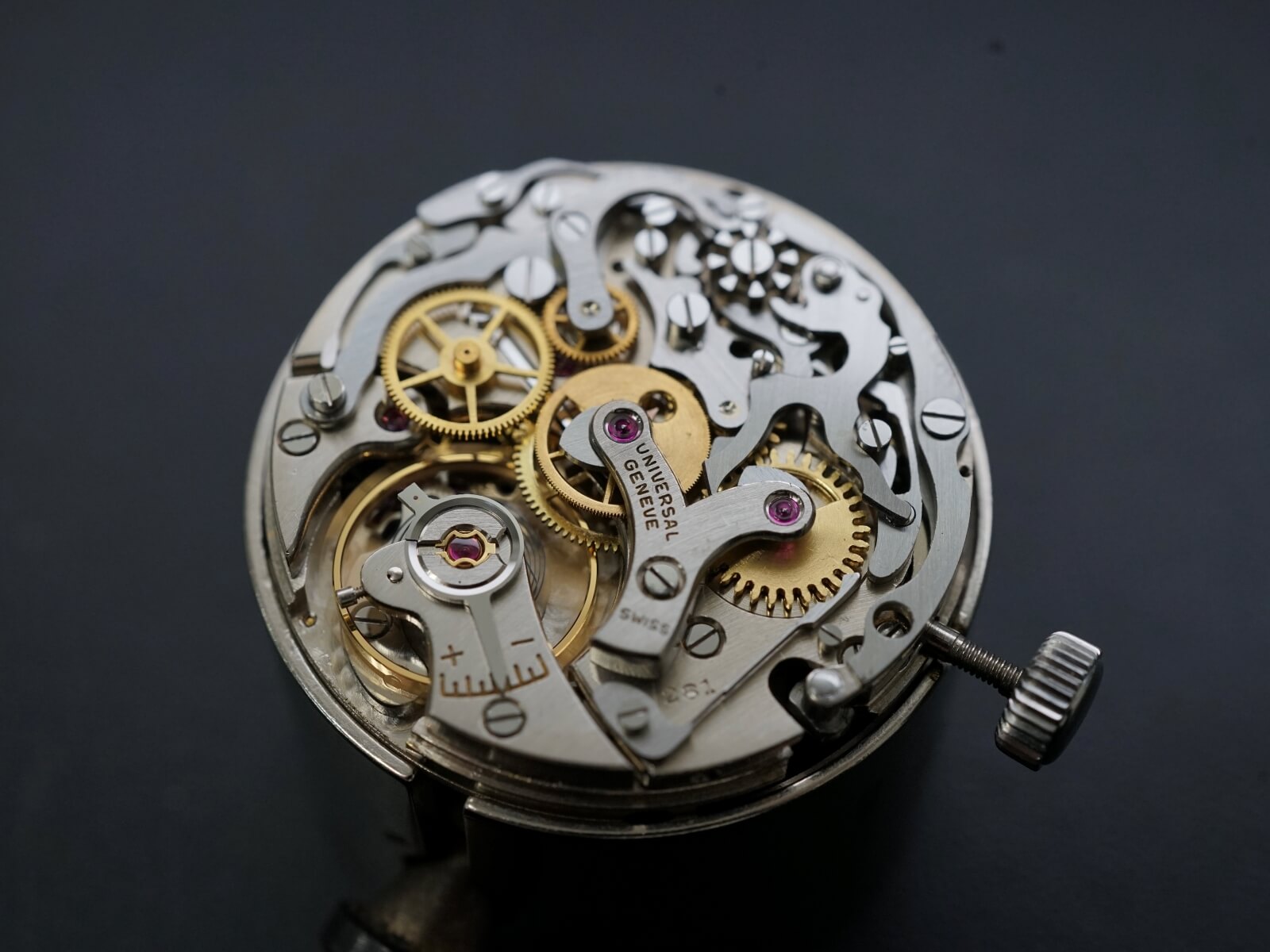

裏蓋側(表回り)のcheckと分解をしていきます。こちら側もパーツ数が多く分解が大変です、、、、
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04373.jpg)
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04376.jpg)

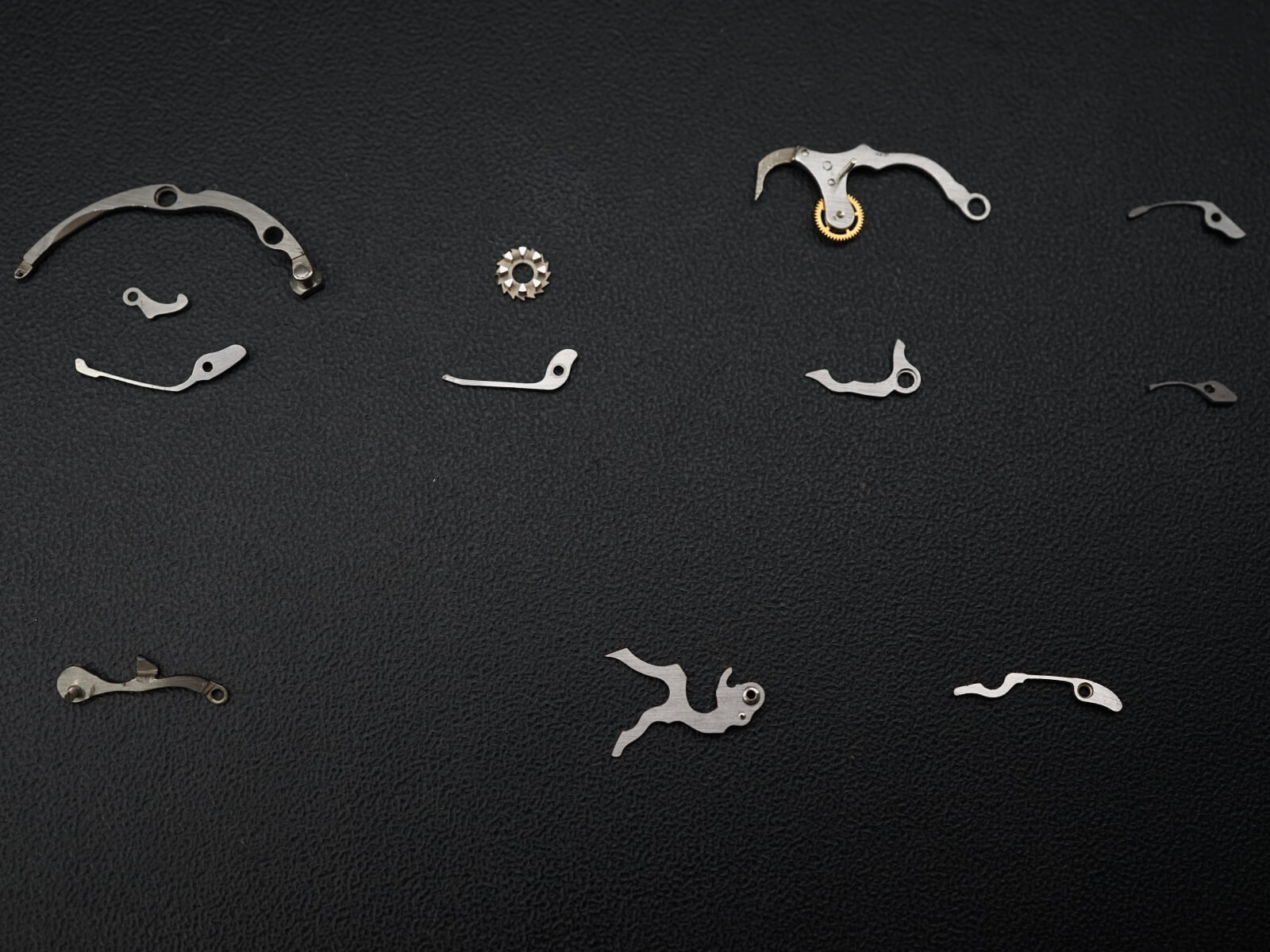

下の画像は分解したクロノグラフ機構のレバー系のパーツです。
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04382.jpg)

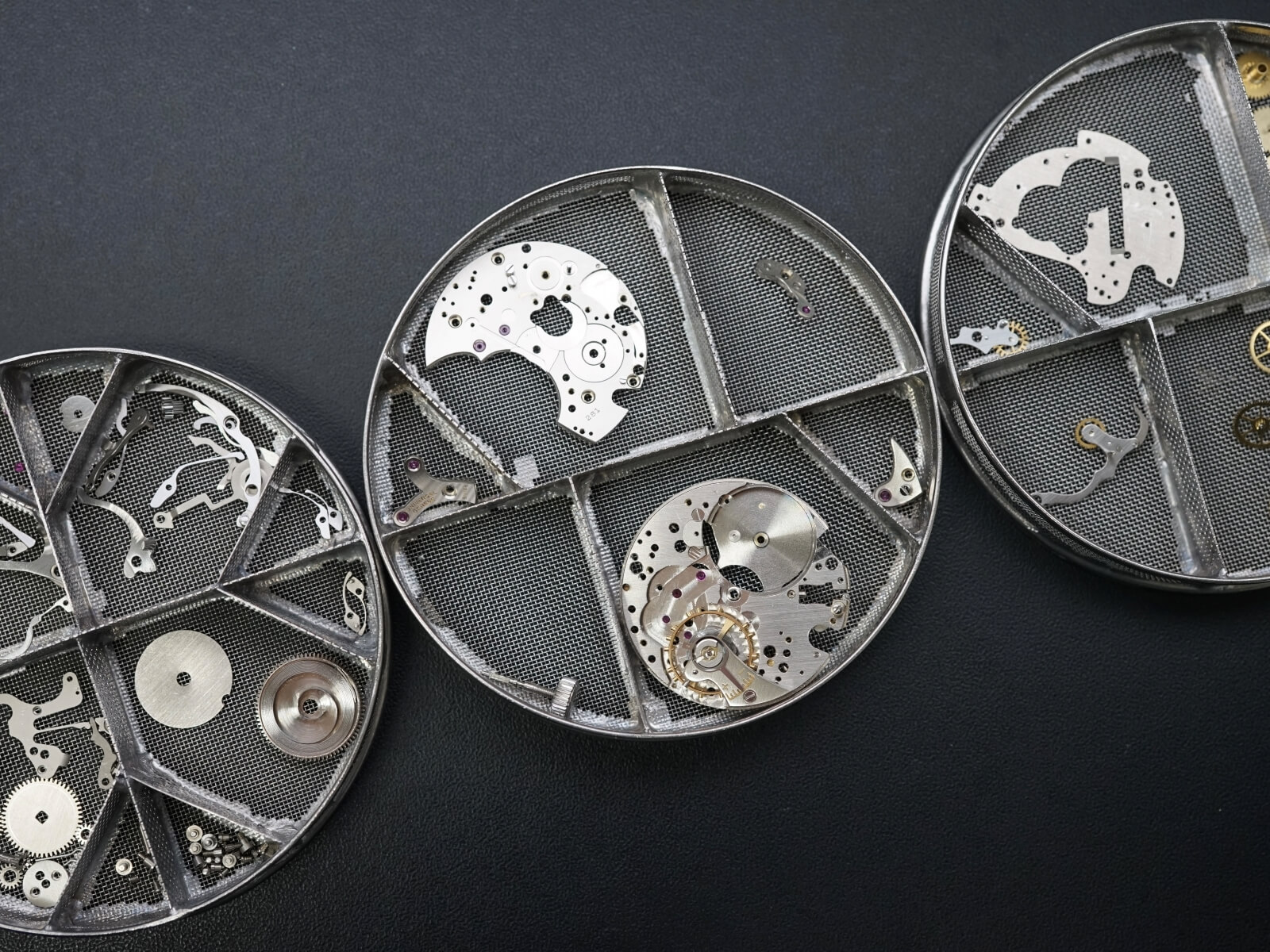

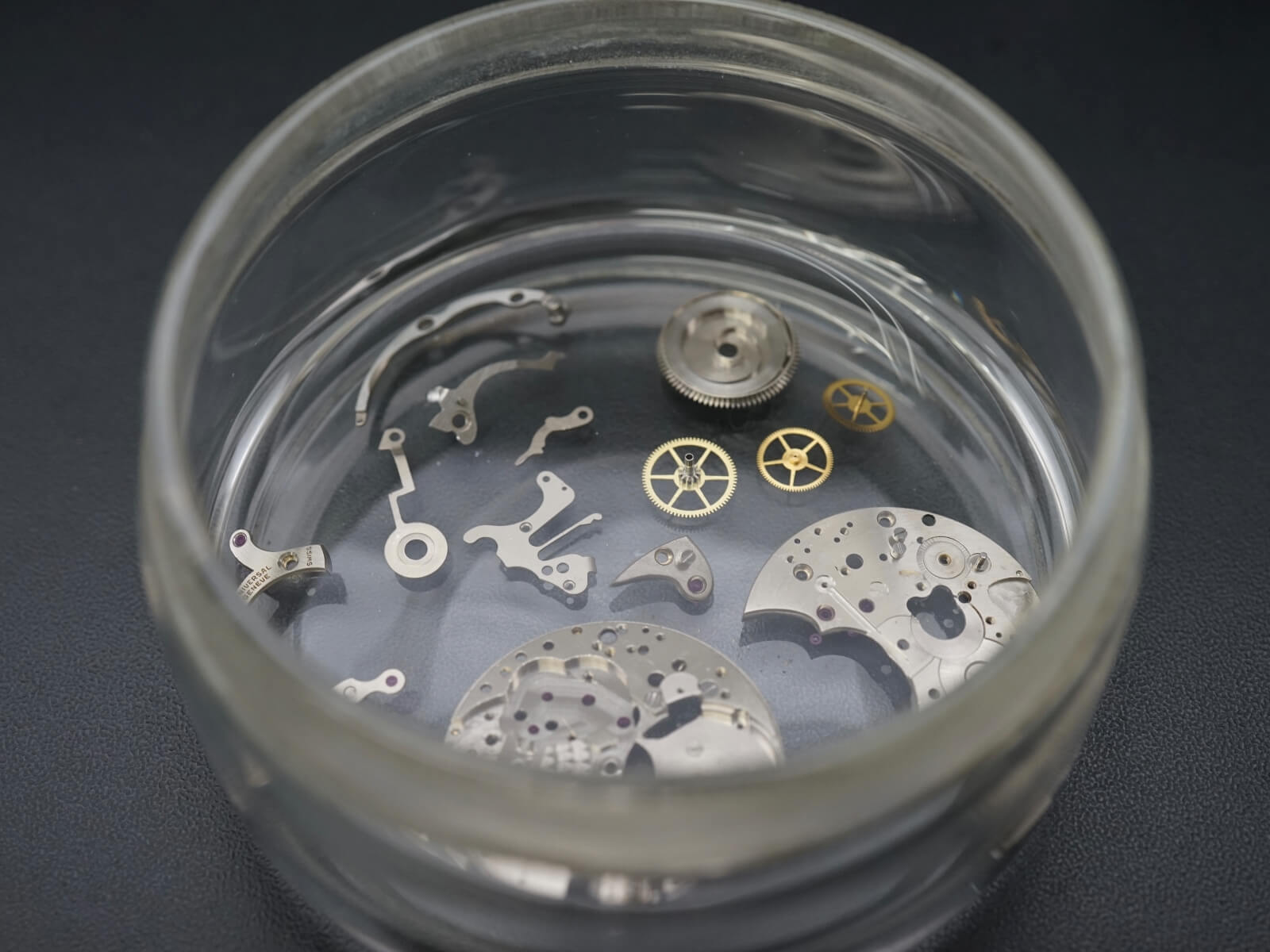

カレンダー機構・クロノグラフ機構を分解したら、通常の手巻時計と一緒です。分解をして刷毛で手洗い後、超音波洗浄機で洗浄します。
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04394.jpg)
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04395.jpg)

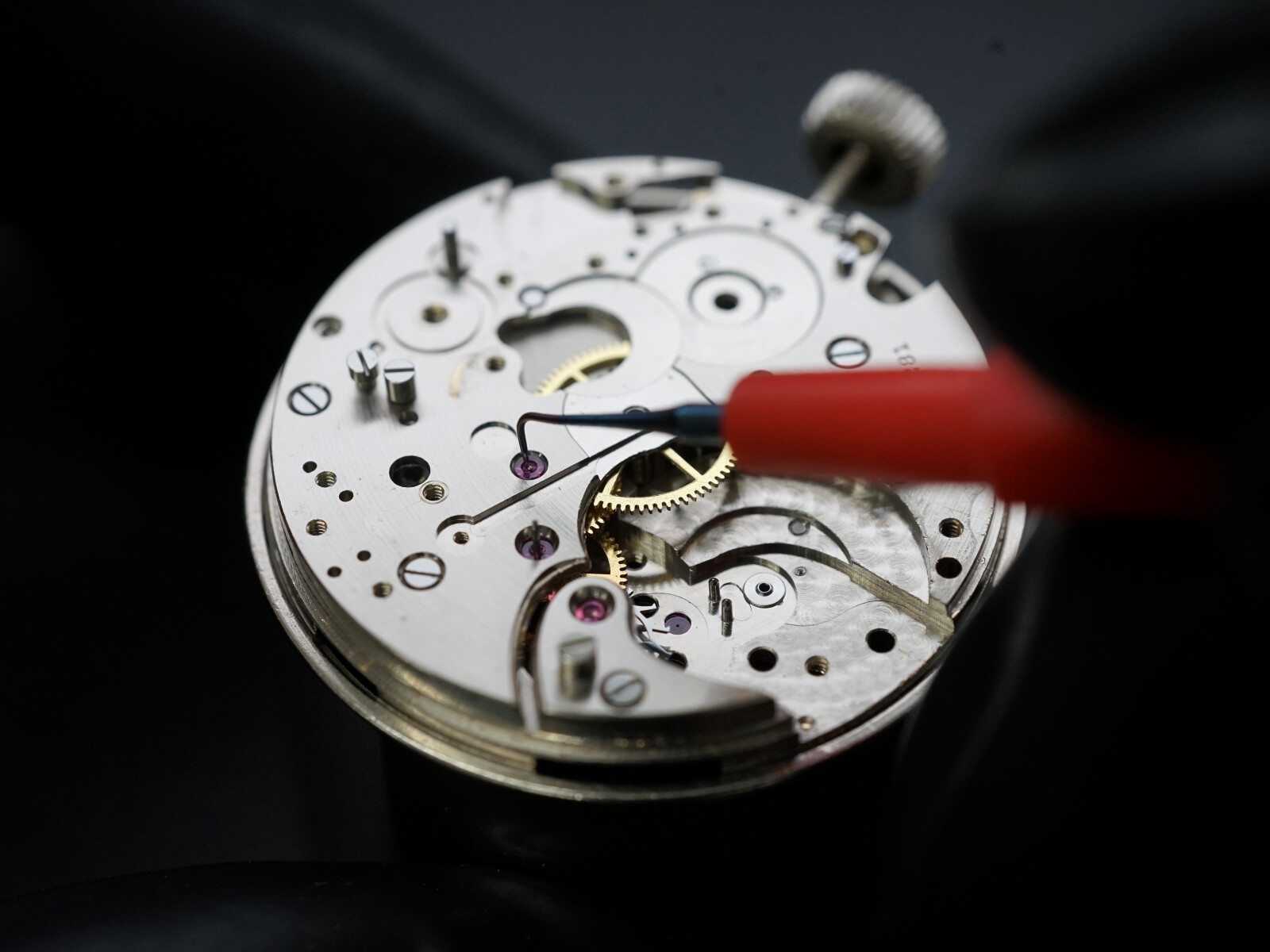

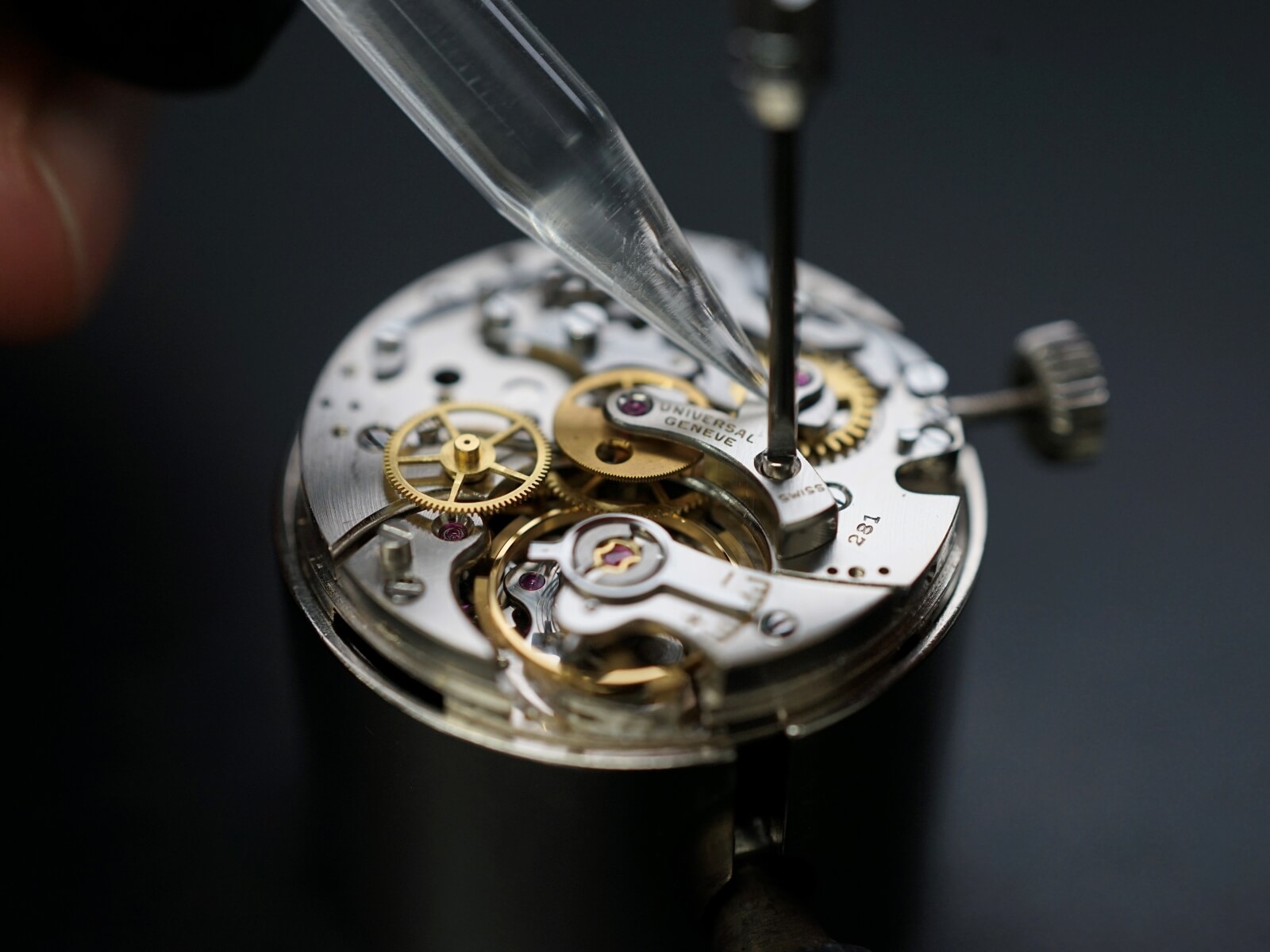

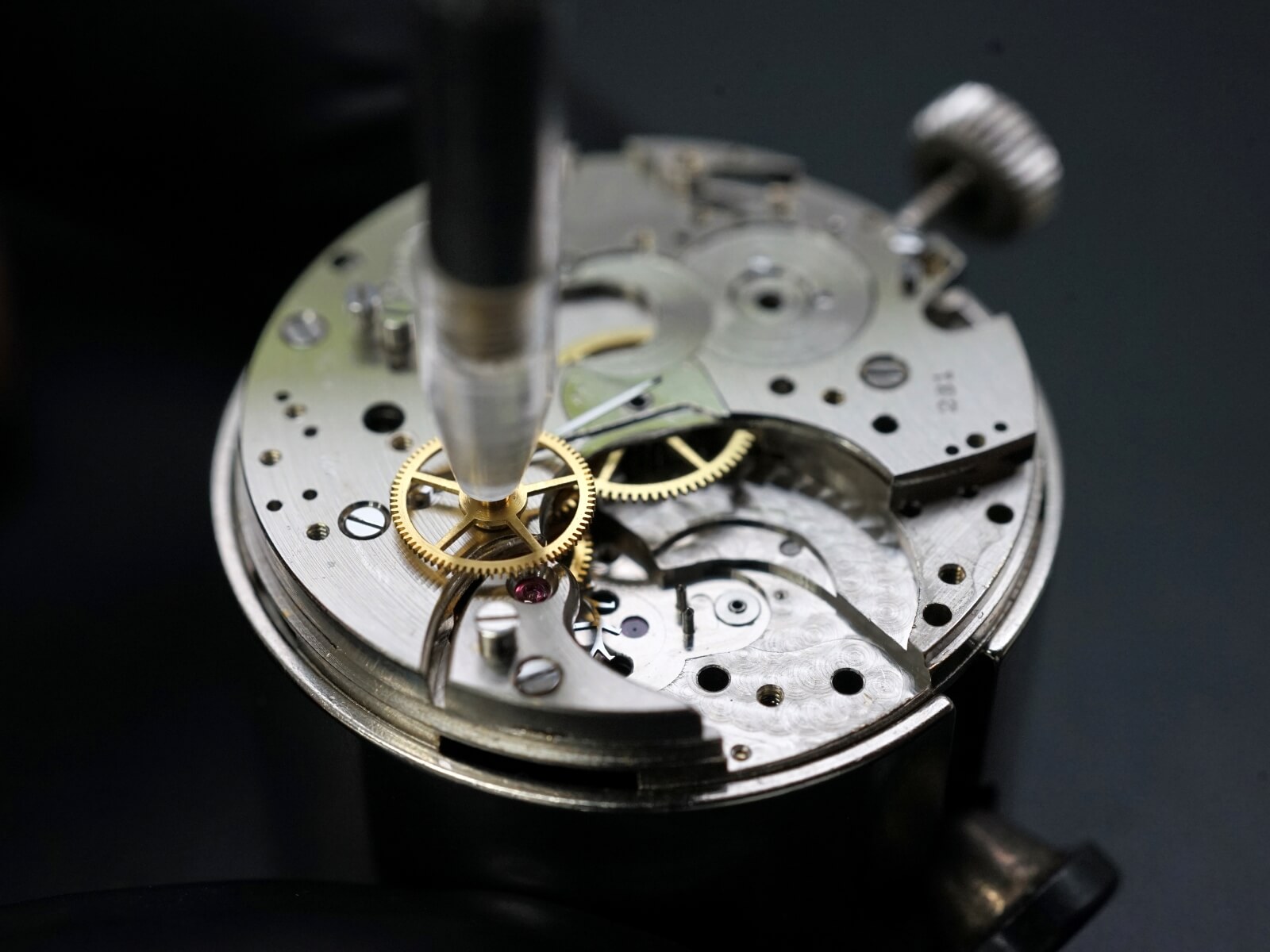

洗浄後、組立注油をしていきます。
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04412.jpg)
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04413.jpg)
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC05483.jpg)

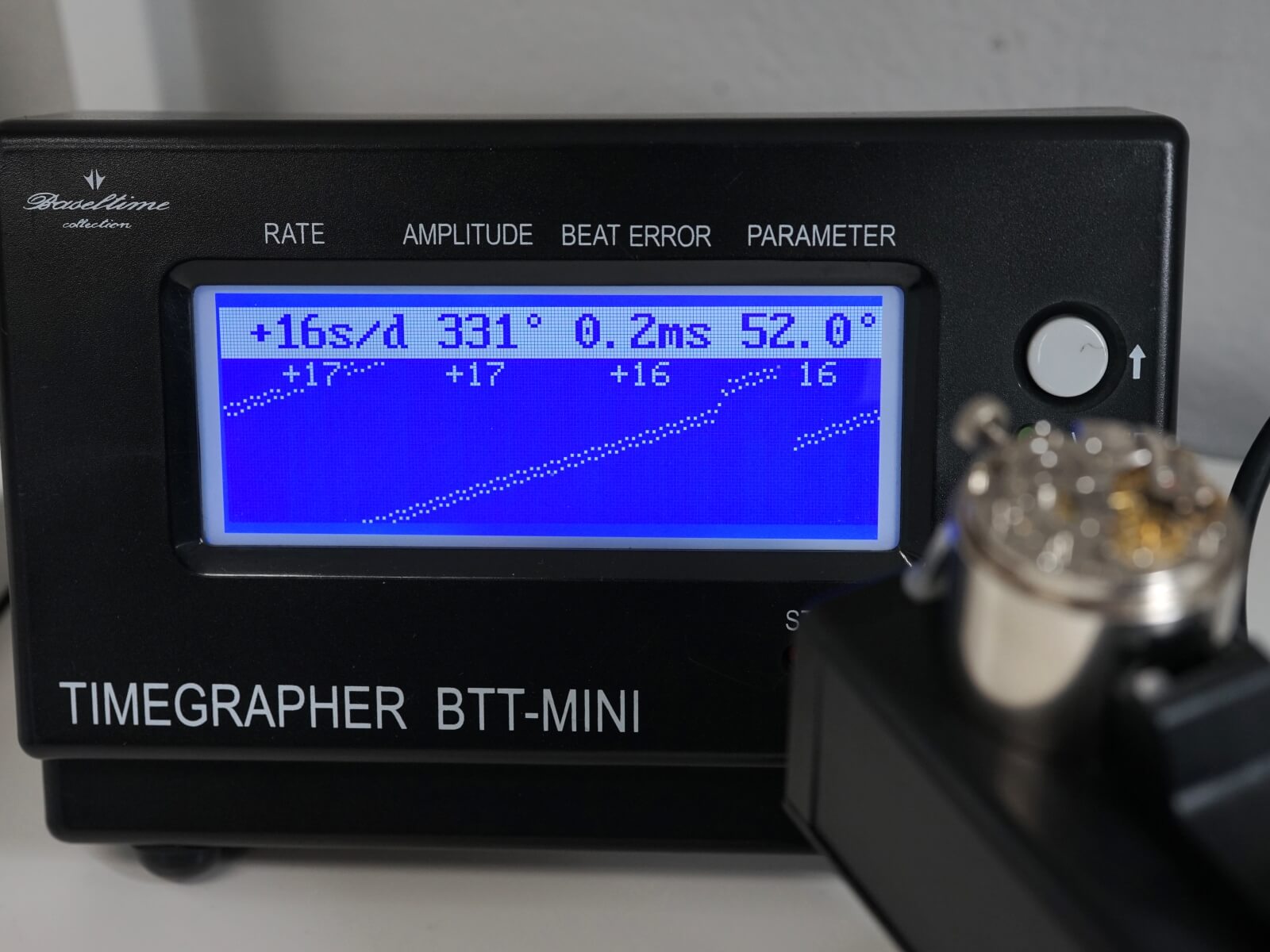

一旦精度確認・調整をします。振り角も回復しオーバーホール前に比べ良い状態になりましたね。
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC04415-1.jpg)

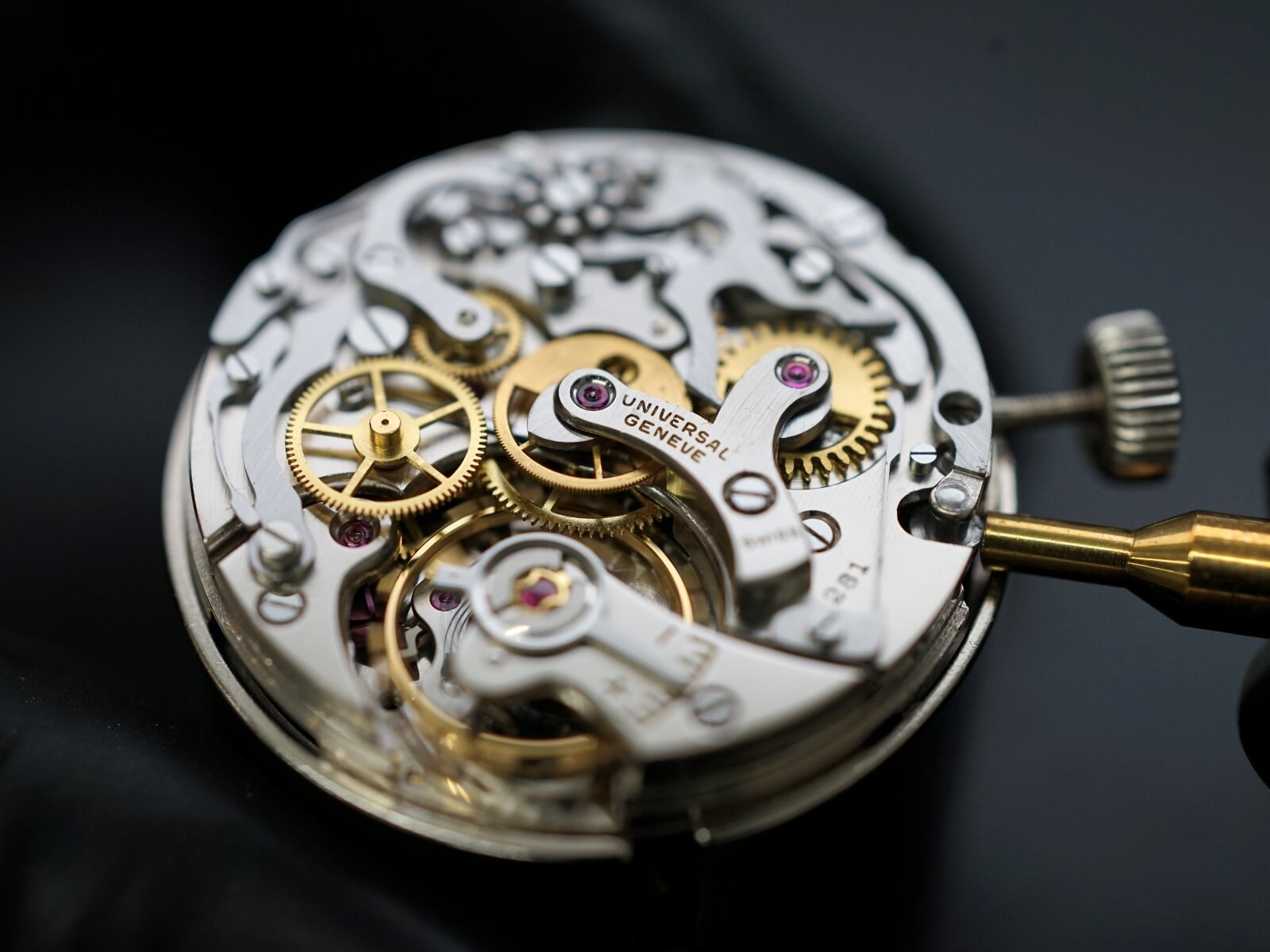

クロノグラフ機構を組立注油をし動作を確認します。
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC05485.jpg)

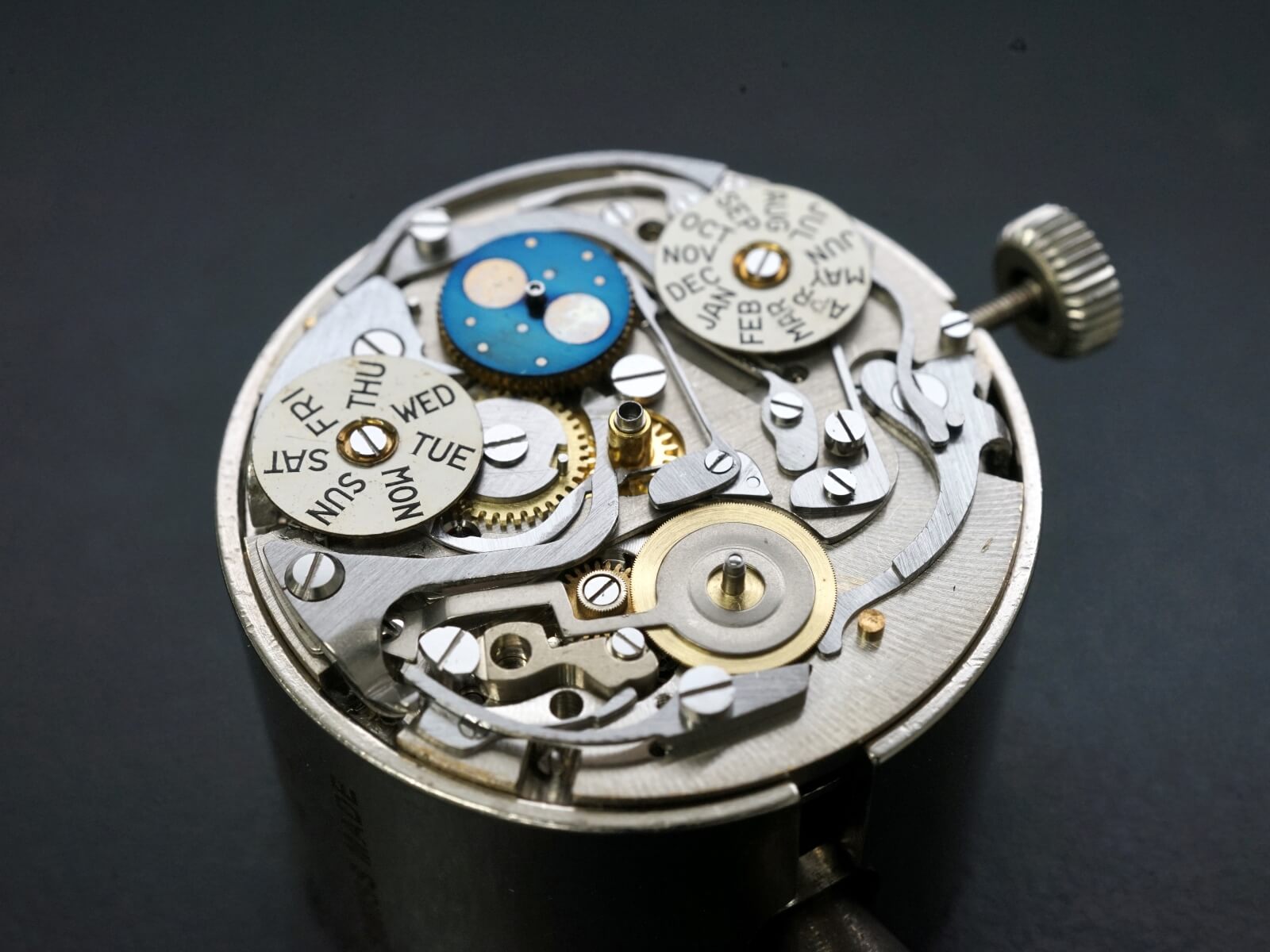

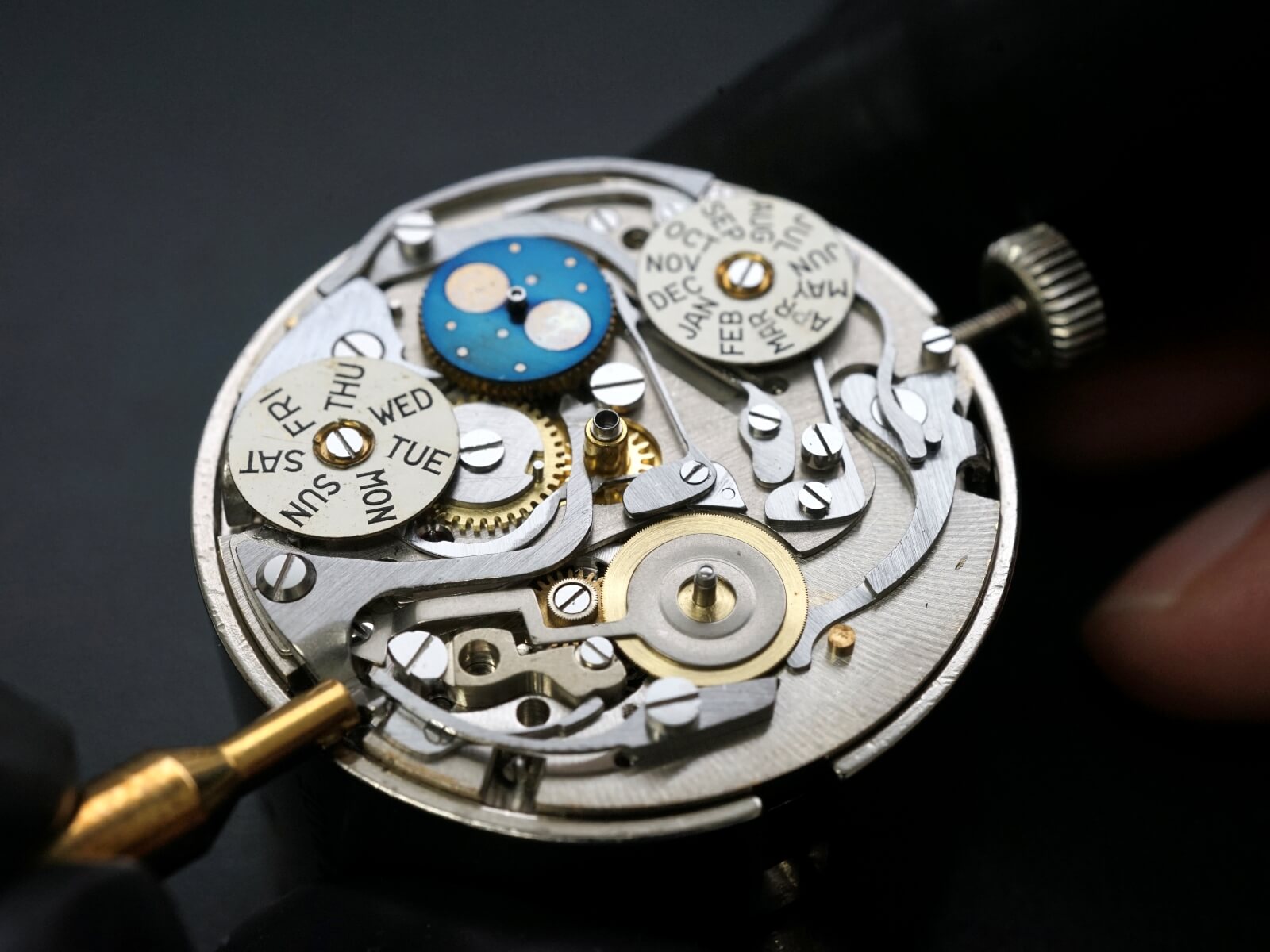

裏回りのカレンダー機構を組み立て注油を施し、動作を確認します。
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC05488.jpg)
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC05489.jpg)

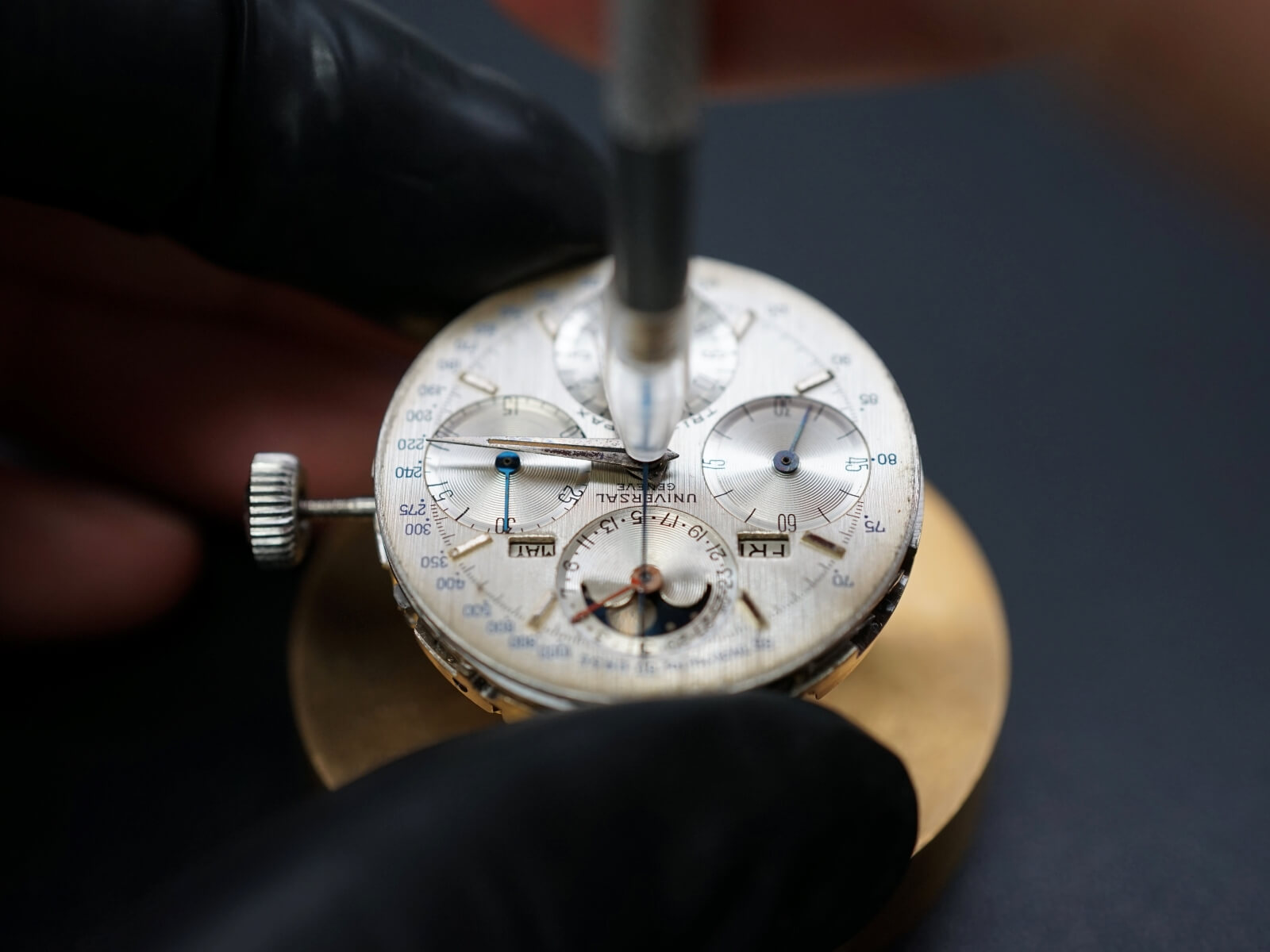

文字盤を載せ針を取り付けます。
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC05494.jpg)

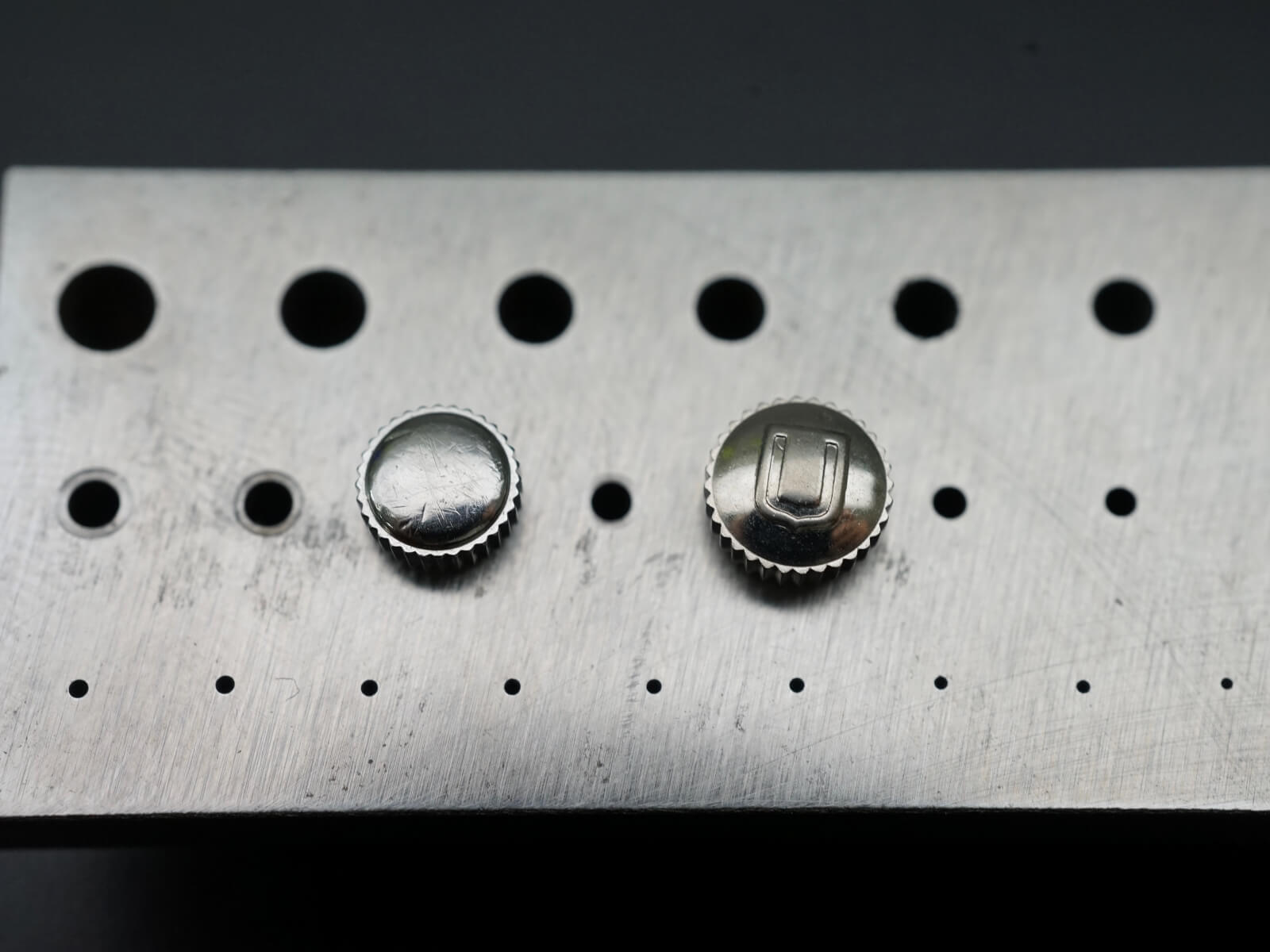

ケースに入れた後、巻き芯・純正リューズ交換をします。純正リューズは色々な場所を探してやっと見つけたパーツです。(ヴィンテージ時計はパーツを見つける事も大変です。お時間を頂く場合もあるので、予めご了承下さい。)巻き芯を削りながら少しづつ長さを調整していきます。削りすぎると使用不可になるので慎重に作業をしていきます。
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC05495.jpg)
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC05496.jpg)

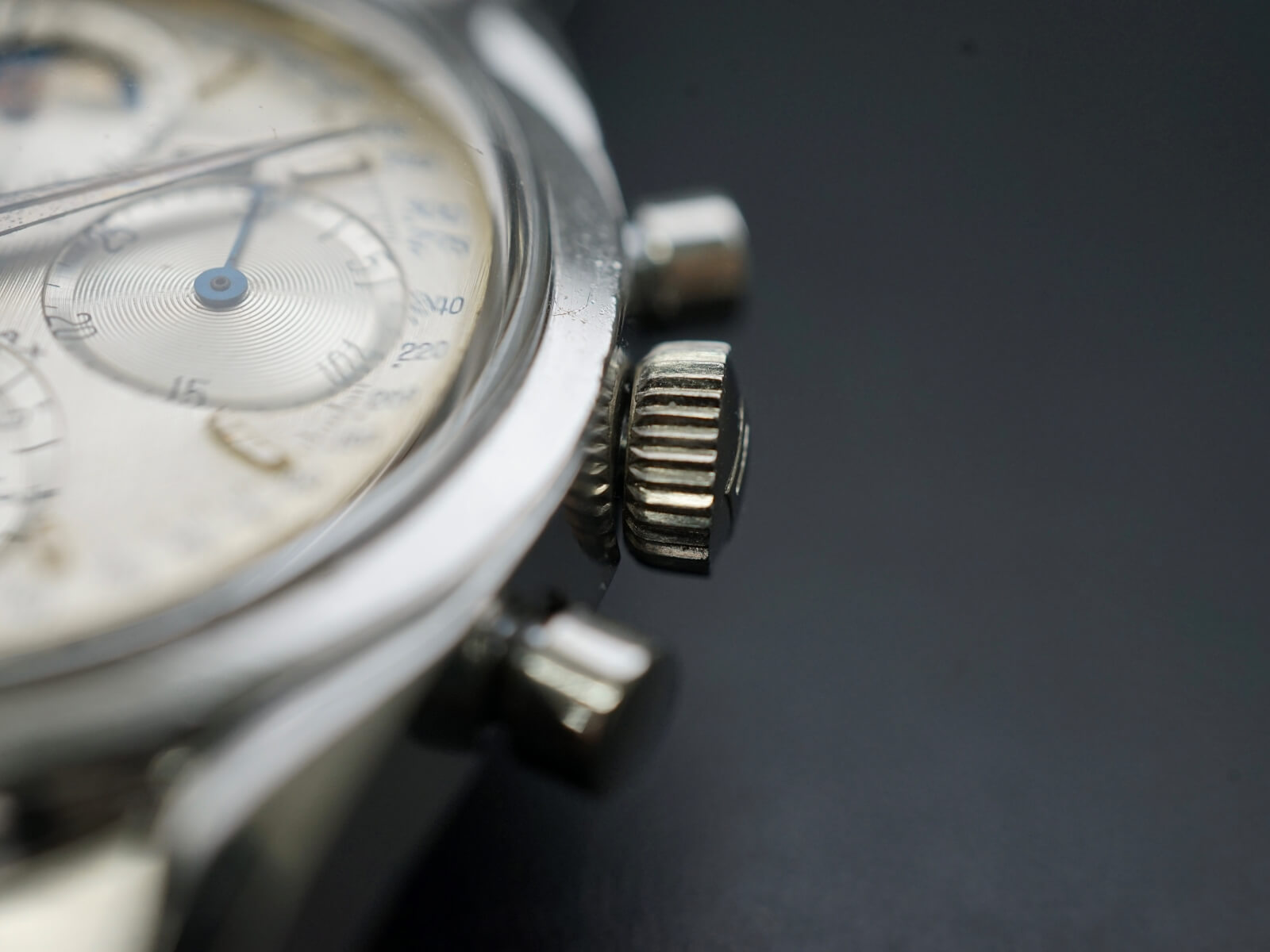

丁度良い長さに加工し、取り付けました。
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC05501.jpg)

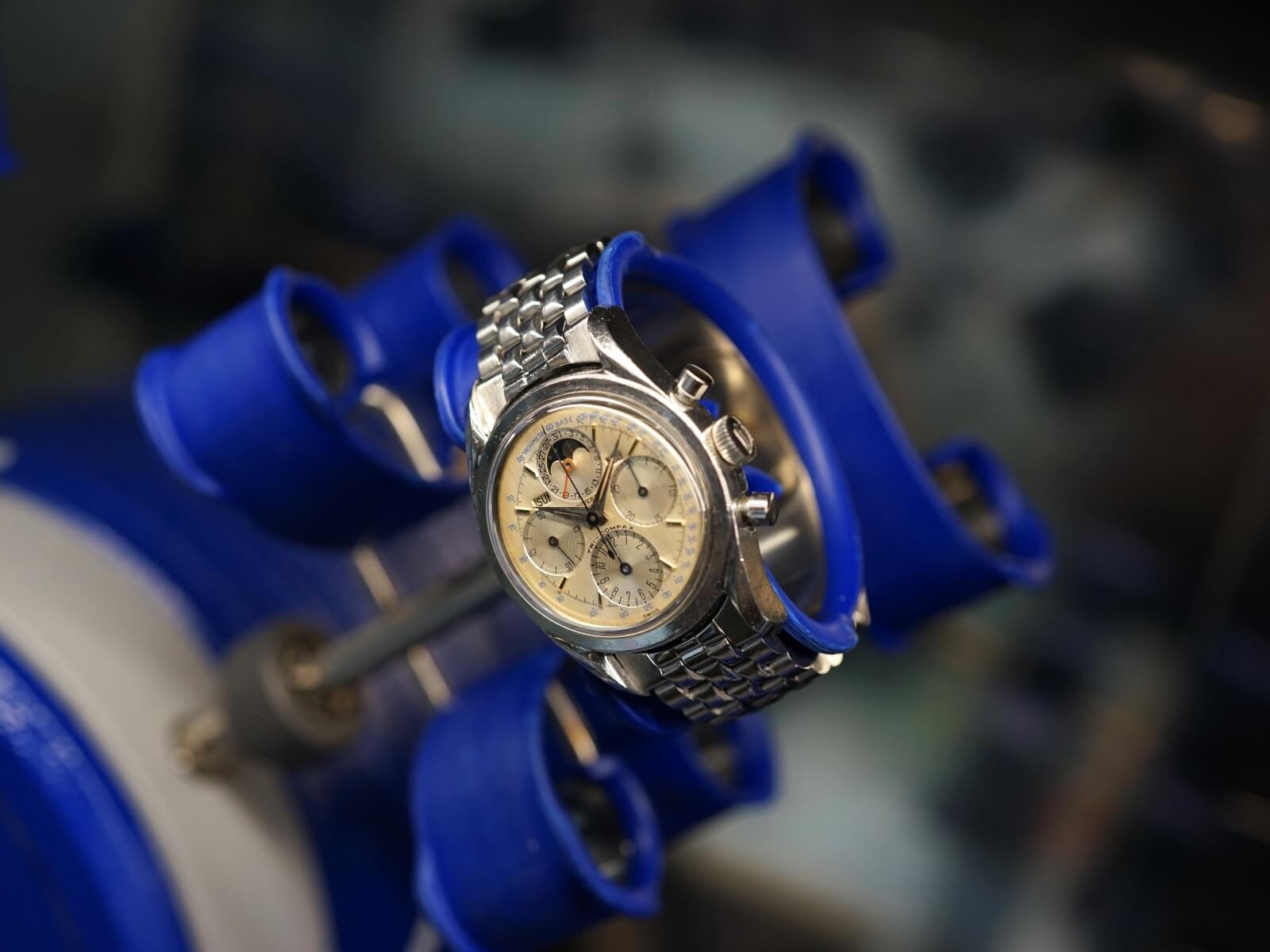

最後に精度確認・機能checkをし、ランニングをして完了です。
![](https://eguchi-store.jp/esonlinewp/wp-content/uploads/DSC05508.jpg)
クロノグラフはボタンを指で作動させるのでテンションが強く、頻繁に動作させると摩耗や破損の原因になるので、頻繁に押さない方がいいです。またこちらのcalは恐らく、スタートボタン→ストップボタンを押し忘れた時の誤動作を防ぐ為にバネ圧が強く、リセットボタンは固めです。使用者の為に、安全を考えられている時計だと感じました。
通常の時計に比べクロノグラフや多機能時計はパーツ数が多く、その分不具合になる箇所も多くなる可能性があります。ご覧の通り、クロノグラフ機構・カレンダー機構・ベース機構を分解し、不具合がどこにあるかを特定する見積りに時間がかかります。その為、クロノグラフ時計・多機能時計に関しては、お客様事情による見積りキャンセルは¥5000を頂いております。なぜキャンセル料を頂くかこちらのコラムを閲覧して頂き、ご理解を頂ければ幸いでございます。
クロノグラフ ¥57,200~(税込)(パーツ代・見積りキャンセル代別途)
ムーンフェイズ+3300(税込)
トリプルカレンダー+4400(税込)
ちなみにこちらのモデルは現在、松濤店にストックが御座います。ご興味があれば是非店頭にて実物をご覧ください。(Item number c747651) ※状況により、お問合せを頂いてもすでに在庫が無い場合も御座います。予めご了承くださいませ。
お客様の大事な時計が末永くご使用して頂ける様、お手伝いできればと思いますので、お困りの方はご相談ください。
